Conecte el reloj binario 4 (9 / 11 paso)

Paso 9: Conectar el Arduino

14 trozos de alambre del carrete, ~ 6" de largo, de corte y desforre de aproximadamente 1/2" en cada extremo de cada cable. Tomar uno de los cables y conectar el carril de puesta a tierra en el protoboard con el conector de tierra (GND) en el Arduino. Tomar los primeros 13 cables y uno de los extremos del gancho directamente en los pines de salida digital en el Arduino, de #1 a pin pin #13.  Que los cables limpio y aseado, porque el siguiente paso importante!

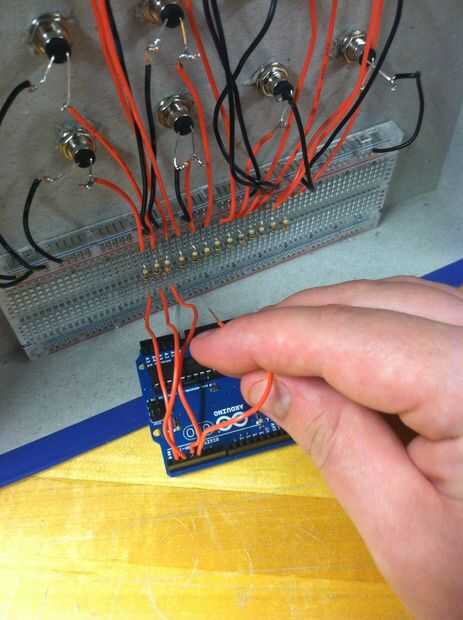

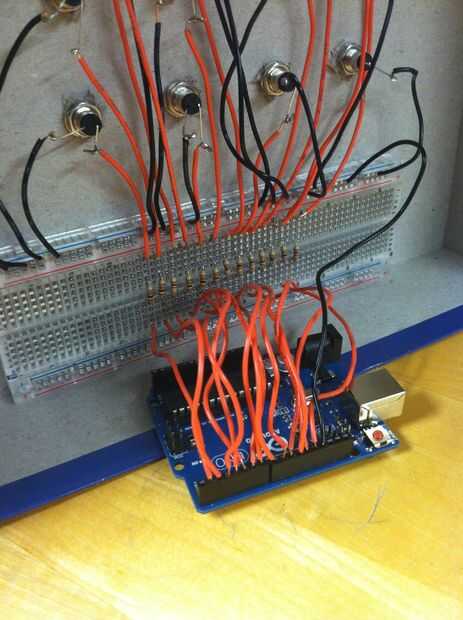

Tome el cable del pin #1 y conectarlo a los trenes protoboard el LED inferior, extremo izquierdo (estamos mirando hacia la parte posterior de la caja de aquí, el lado con los cables de LED y tablero).  Luego tome el segundo cable del pin #2, conectar con el carril para el segundo LED para arriba en la columna de la izquierda, a continuación, cable del pin #3 para el tercero hacia arriba en la columna de la izquierda... y así sucesivamente, trabajar su manera encima de cada columna antes de proceder de izquierda a derecha.  Aunque esto parece obvio, debe entender que el código que sólo hemos subidos específicamente señala que LEDs son minutos, y que son horas.  Si no conectas el LED a la placa de la misma manera que lo hicimos, nos sugieren volver y hacerlo.  De lo contrario vas a tener que redefinir las salidas de pin en el código, y no queremos que tamizar a través de esa pesadilla.

Una vez hecho esto, estás casi allí!  Recuerde - mente la colocación de los cables en la placa - a veces estos pequeños componentes electrónicos pueden ser difíciles de ver, y se colocará un alambre en el carril equivocado. Este es uno de los errores más comunes en estos proyectos de hobby.
