Conecte el reloj binario 4 (10 / 11 paso)

Paso 10: Poniéndolo todo junto

* Nota: Esto es un poco difícil de describir por escrito, así que si tienes problemas, ver la tercera imagen en este paso para tener una mejor idea de lo que estamos hablando sobre.

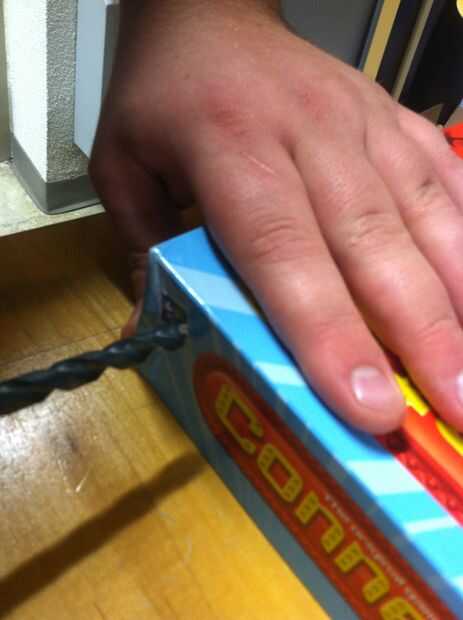

Echa un vistazo a tu Arduino.  ¿Observe que hay un puerto USB y el puerto de alimentación en el mismo lado (por lo menos, en la mayoría de Arduino hay...)?  Es muy importante, porque vas a querer hacer un agujero en el lado de la caja de esos cara de puertos. Tomar un 3/8" taladro poco (o un poco cerca de ese tamaño) y perfore un agujero a través de la tapa de la caja no usas para conectar el LED, en la parte inferior que se enfrenta el poder de Arduino y USB puertos.  Ahora, nos dimos cuenta después de hacer esto que fácilmente podía perforar a través de la parte posterior de la caja así para ocultar el cable... pero bueno, se aprende algo nuevo cada día!

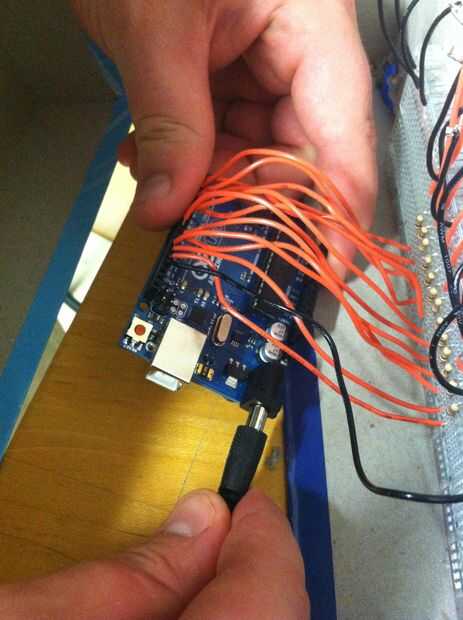

Tome el cordón de alimentación y se alimentan a través de ese agujero y conectar el Arduino! Debería ver luz de unos LED en la cara frontal de la caja - si no pasa nada, hay dos posibles causas: 1. te perdiste una conexión soldada en el LED o la placa (no debería ser el LED, porque se comprueban en el paso 4, derecha?), o 2. hay un error en el código.  Si estás seguro que no te pierdas una conexión (Asegúrese de que todos son tierra!), revise de nuevo.  Si estás todavía seguro después de eso, vuelva a descargar el código del paso anterior y subirlo otra vez.

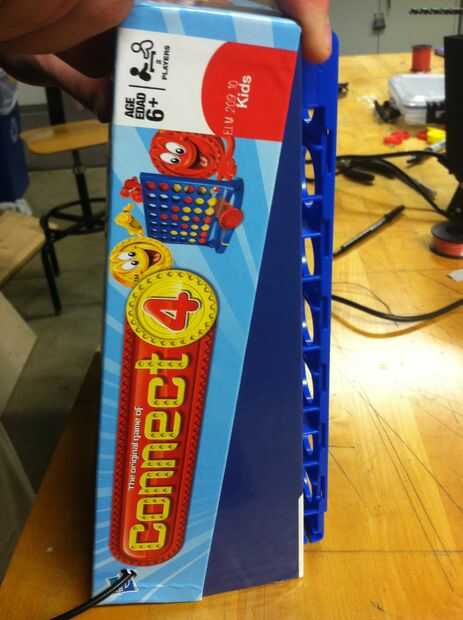

Ahora, toma las tapas de la dos caja y empujar juntos.  Sin embargo, en vez de cerrar totalmente la caja, sólo empuje la parte superior de la espalda completamente en la caja y permiten la parte inferior de la caja para colgar diagonalmente hacia atrás, como una silla mecedora.  Otra vez, un poco difícil de explicar con palabras, así que revisa la tercera foto de este paso para un visual.

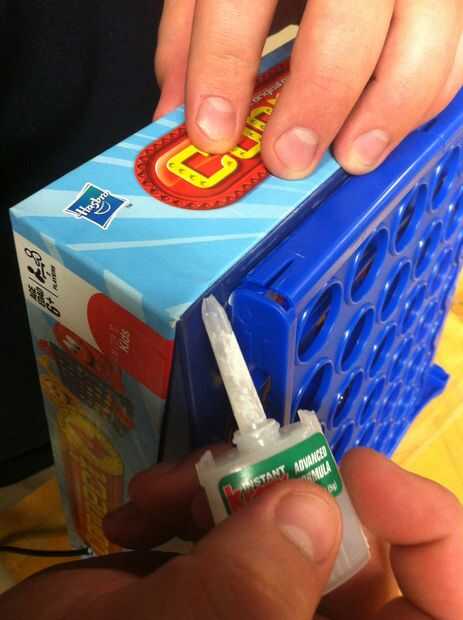

Una vez que hayas hecho esto, saque su pegamento y aplique una tira de pegamento a lo largo de los bordes de las dos cajas.  Debe secar unos 5 minutos, así que no te preocupes - ¡ estamos en el buen camino.  Esto le dará suficiente apoyo para que la caja no caiga una vez que estamos.  Si usted sólo había empujado la caja superior e inferior junto como normal, el peso de la electrónica y la tabla 4 conectar hará la configuración entera volcarse.  Esto es un simple "truco" para evitar ese resultado desastroso y nos ayuda a utilizar cada pieza del juego original!
