Conecte el reloj binario 4 (5 / 11 paso)

Paso 5: Construcción de la placa

El cableado en este proyecto es simple y no requiere ningún conocimiento de la ingeniería eléctrica en absoluto!  Vamos a montar ese circuito:

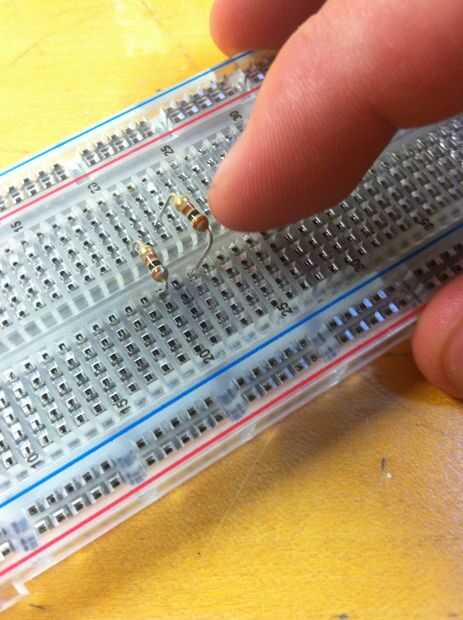

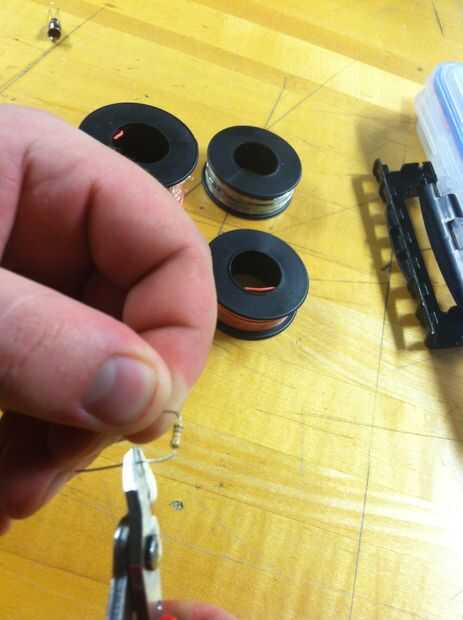

Salir su protoboard (esto va a controlar todo el LED en nuestro reloj) y apoderarse de sus resistencias de 220 ohmios.  Usando las tijeras de alambre, se recomienda cortar las patas de cada resistor a su tamaño (aproximadamente la mitad).  Esto asegura que ninguna de las resistencias se atoren en cualquiera de los otros cables, o corta el circuito.  Empuje los resistores en la protoboard (separamos las resistencias por un solo carril para facilitar el cableado, a caballo entre el "Valle" en la protoboard. Aunque esto no es necesario, que nos permite eso Valle del boquete y conectar la parte superior e inferior de los carriles de la placa, dándonos más espacio para conectar componentes más adelante).  Ahora mira en la parte posterior - se debe ver alguna cinta adhesiva.  Quite la película protectora y fije la placa al conectar 4 caja (ver foto).  Trate de centro a lo largo de los LED que hemos insertados en los pasos anteriores.  En el caso de que tu placa no tiene un forro adhesivo, simplemente pegue al tablero!

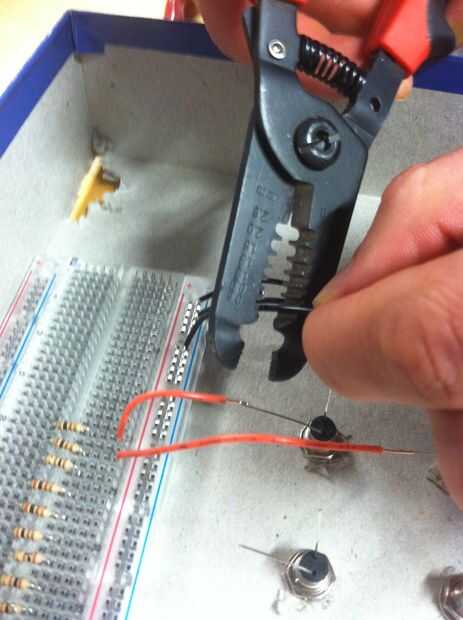

Ahora que la placa se une a la caja, obtener sus hilos hacia fuera y empezar a medir un positivo (rojo) y negativo (negro) longitud de cable de cada resistor para cada LED.  Debe Conecte el terminal positivo de cada LED a uno de los 13 resistores en la protoboard. El cable de tierra del LED puede conectarse al carril de tierra universal en el protoboard. Después de que los cables se miden, uno de los extremos del palillo en la protoboard y gire el otro extremo alrededor de la cabeza LED apropiado.

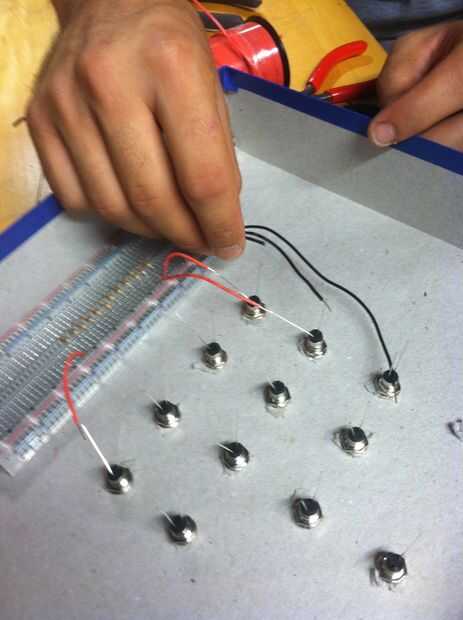

La forma en que el circuito del alambre es muy importante.  Desde el punto de vista de la parte posterior de la caja (mirando el lado con los cables de LED que sale), la resistencia de la izquierda (doblado #1), debe conectarse a la base LED en la columna de la izquierda. Resistencia #2 debe conectarse a la 2 º LED encima de esa misma columna y así sucesivamente.  Que desea trabajar y completar el cableado de cada columna antes de mover de izquierda a derecha.
