Paso 2: Conectarlo
de la soldadura:
- la pierna de emisor del transistor para la toma de tierra de la buttong.
- la pata del colector al voltaje de entrada
- la pierna de Base a la resistencia
Entonces
- Conecte la otra pata de la resistencia a su micro controlador \ ordenador de abordo.
- Conecte el cable negativo del titular a tierra del controlador micro
- Conecte la fuente de tensión en el cable positivo de la batería. usted podría ser capaz de usar los pines del microcontrolador vout. Si no puedes, el conectar una alimentación externa de origen a los + y - de la batería.

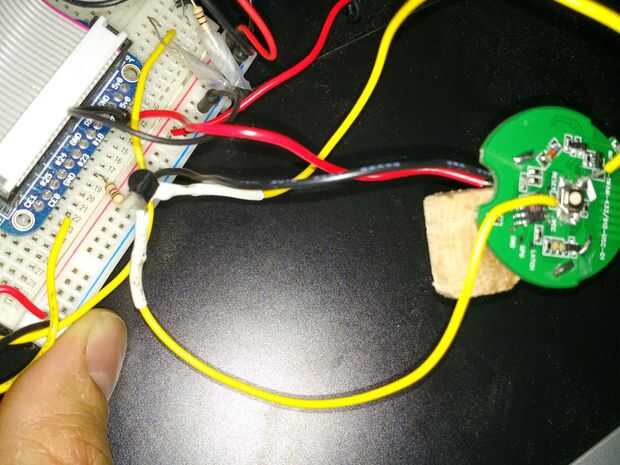

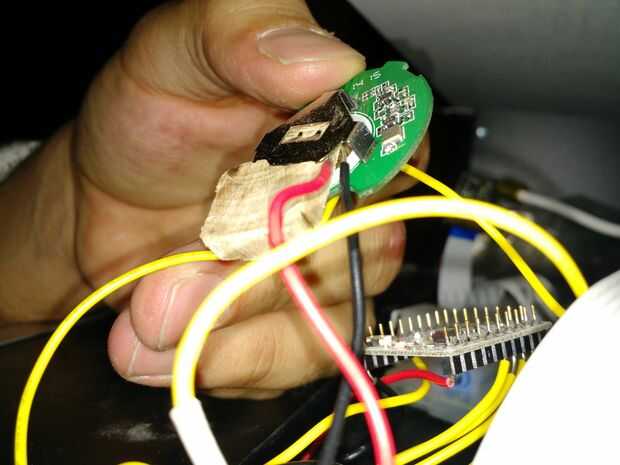

Para mí, fue bastante difícil de soldar los cables en el soporte de la batería, así que yo sólo uso un pedazo de madera para empujar los cables hay. (ver fotos)
Ahora, como encender un pin digital utilizando el micro controlador, será como si presionamos el botón.
