Paso 1: Agregar un Mono 3,5 mm Jack

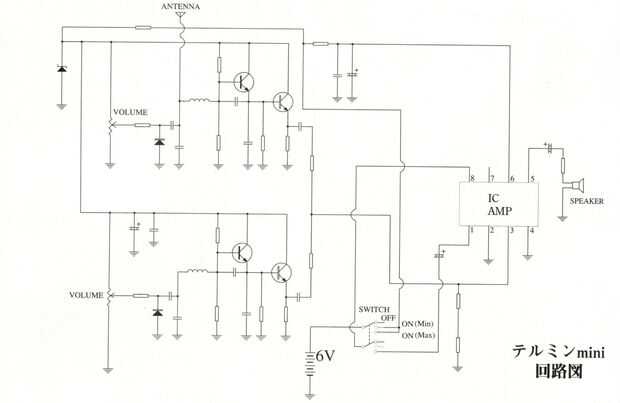

El theremin kit viene con un diagrama de su circuito interno. De lo que puedo decir, el circuito se compone de dos osciladores y un audio amplificador operacional (LM386). I mide la señal de salida en mi osciloscopio y encontró un pulso cuadrado de aproximadamente cinco voltios largo cerca de 50 microsegundos. Las gamas de frecuencia de unos pocos cientos hertz hasta varios miles.

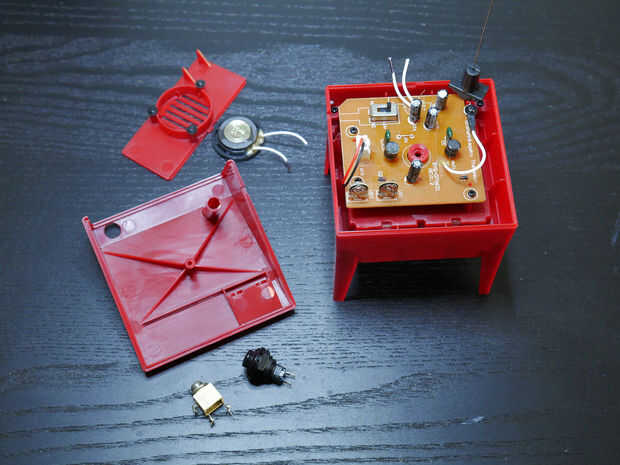

Coloqué un jack mono teléfono en paralelo con el altavoz para conseguir una buena conexión a tierra y la señal de salida. La toma de telefono que estoy usando es un normalmente cerrado (NC) conectado a toma de teléfono de mono de 3,5 mm. Había recuperado esta parte de un televisor viejo pero puede fácilmente encontrar en línea para bastante barato. Básicamente, este tipo de toma permitirá que la señal fluya al orador si no hay enchufe se inserta en el jack. Una vez que se inserta un enchufe, el interruptor se abre y los flujos de señal en el enchufe y la voluntad de no llegar al altavoz, efectivamente lo apagar y silenciar el sonido.

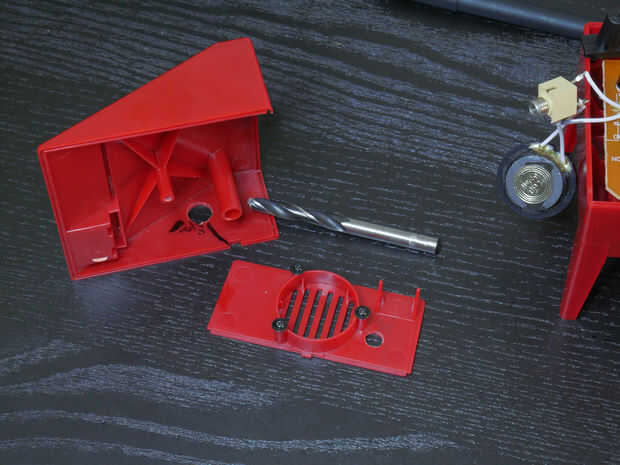

Perforar un agujero en la carcasa de plástico cerca del altavoz, teniendo en cuenta las dimensiones de su toma de teléfono y evite tocar o correr a otros componentes dentro del theremin.

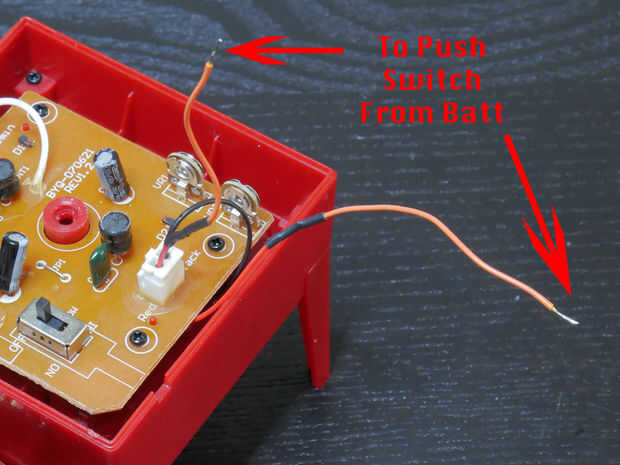

También he añadido un botón para el suministro de energía para poder toque ritmos e intermitentemente silenciar el sonido.
Vuelva a montar el theremin y probar su funcionalidad. Puede usar los potenciómetros de ajuste en la parte delantera del theremin para ajustar el rango de frecuencias.
