Paso 3: uso
Las tomas de puerto RA/RB se fijan para que Pin1 es Rx0, Pin2 es Rx1 y así sucesivamente. Lo mismo es cierto de los LEDs y switches, pin 1 es el primer interruptor/LED y Pin8 es el último.
Para utilizar el cristal de un enlace necesario entre SV1/1 SV2/7 y 3 SV1/SV2/8.
SW9 permite el reset del circuito.

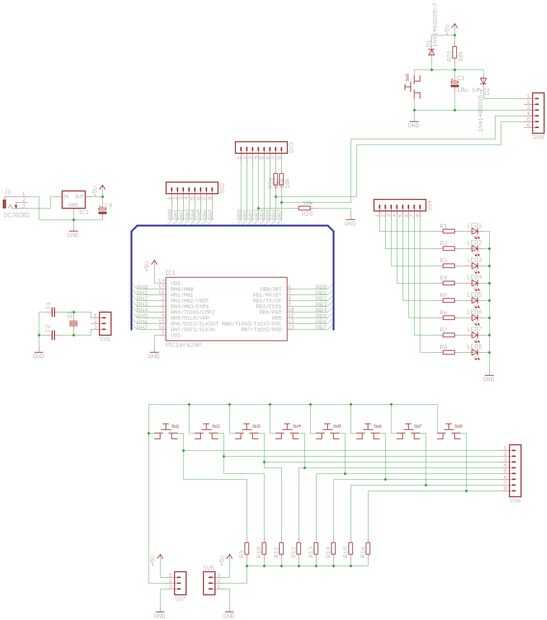

Esquema de los terminales SV8, la cabecera ICSP, es:
1 - VPP/MCLR
2 - VDD -> no utilizado
3 - GND
4 - PGD
5 - PGC
6 - PGM -> no utilizado
Si nota algo incorrecto con el circuito o algo podría cambiar para mejor me avisas.
Espero que esto sea de ayuda a las personas, una vez he hecho que voy a actualizar esto con una imagen guía para construir y utilizar.
