Paso 5: Tiempo de soldadura!

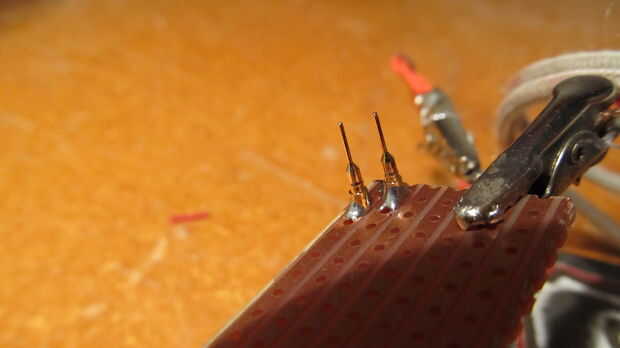

-A continuación soldar los pernos del jefe en el tablero. Asegúrese de que alinee con los carriles de la energía en el protoboard.

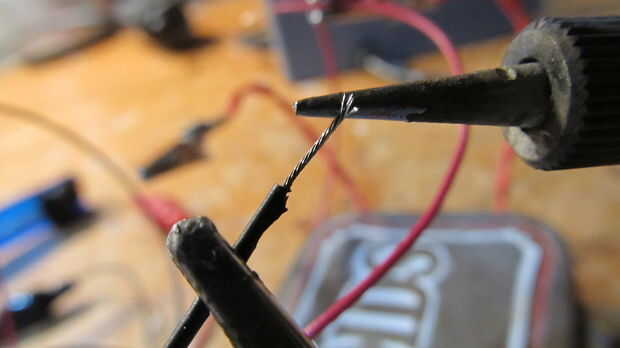

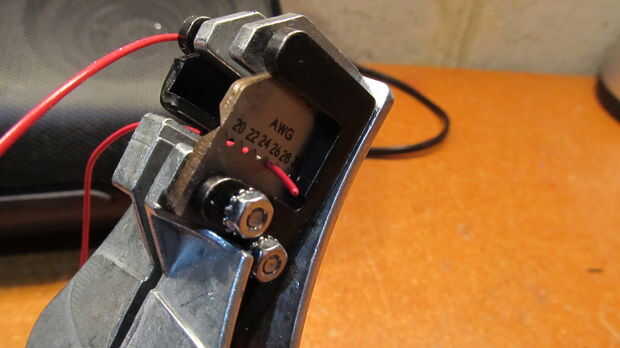

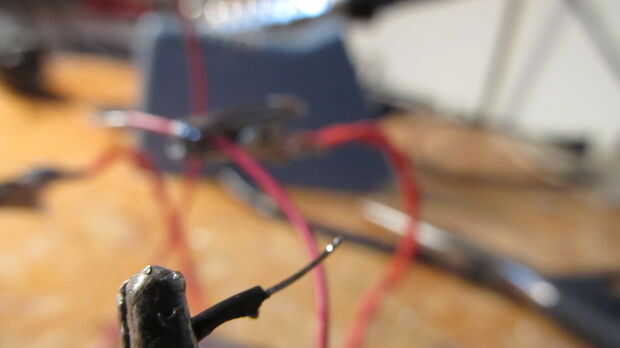

-Pele el aislante de ambos extremos de cada uno de los cables. Uno de los extremos de la lata

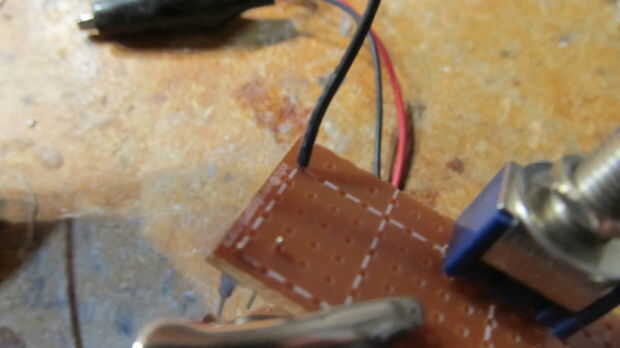

-Luego la soldadura final no estañado de cada alambre en un extremo de la Junta de tira

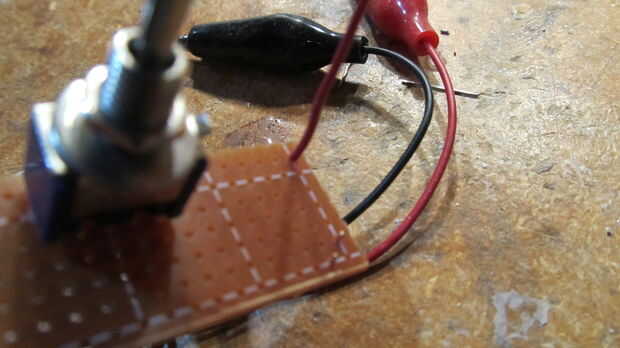

-Se dobla uno de sus componentes lleva a la forma que se muestra y soldadura que de lo positivo del alambre a la fila positiva (para mí, ésta era la fila más alejada a la izquierda). Lo bueno de la Junta de tira es que mientras se sueldan dos cosas en la misma fila, se conectará.

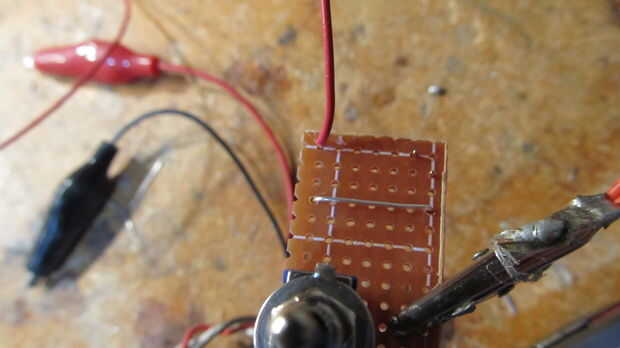

-Asegúrese de que el cable negativo es en la misma fila que las patas del interruptor. Asegúrese que el corte de la pista entre las piernas a que el cable está conectado y la media pierna. Se puede ver en la imagen

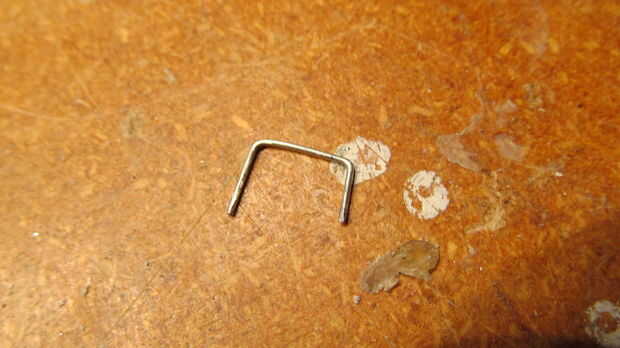

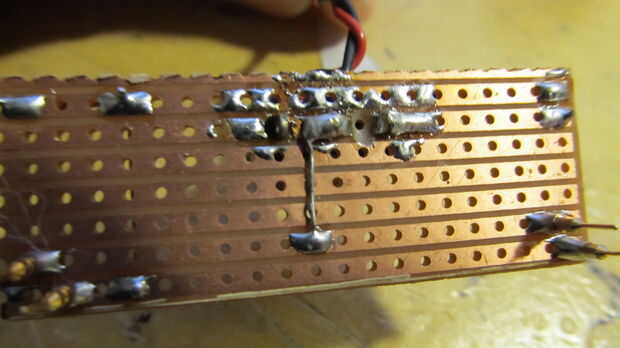

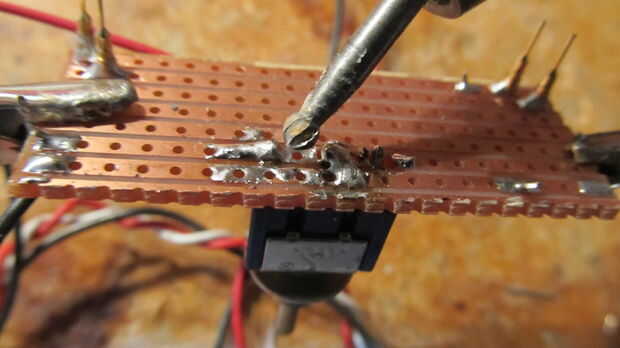

-Liderar su otro componente y soldadura de la media pierna a la línea negativa. Puedes ver la pista de corte en esta foto. --Tratar de hacerlo mejor que los hombres y no tanto la soldadura cada donde.
-La razón que tengo la conexión positiva en la parte superior del tablero y el puente negativo en la parte inferior es porque de lo contrario le corto los terminales positivo y negativo de la fuente de alimentación, muy malo. No considero también como realizar cortes de pista adicional.
