Paso 4: Extremo Terminal - alambre prensado

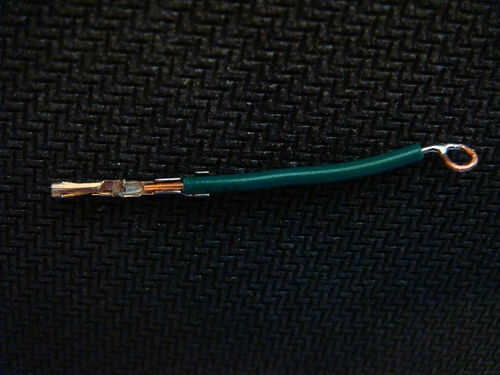

En primer lugar, tira de aproximadamente 1/8" desde el extremo del alambre enfrente del lazo de alambre. Aquí el tamaño importa. Como se puede ver en la primera imagen a continuación, realmente sólo queremos este pedacito expuesto a ser aproximadamente la misma longitud que el segundo juego de lengüetas en el terminal.
Coloque el nuevo extremo pelado del cable en el terminal que tal que el aislamiento un poco más allá de la primera serie de pestañas, como se muestra en la primera imagen a continuación. El alambre expuesto debe viajar la longitud del segundo set de fichas en el terminal.

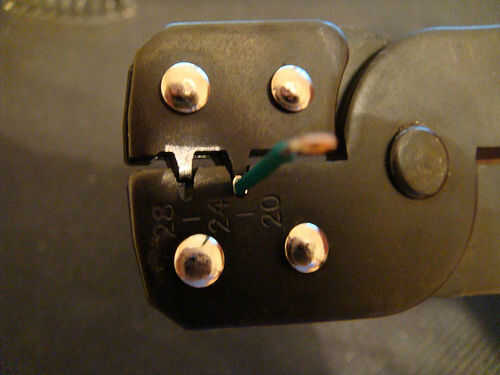

Coloque un alambre y terminal el arrugador del alambre, seleccionando el calibre correcto. Apriete el arrugador del alambre para prensar el terminal.
Inspeccione el trabajo de presión para asegurar que el alambre expuesto está asegurado por las fichas segundo prensadas del terminal. También, asegúrese de que el aislamiento no ha sido totalmente cortado por el primer conjunto de pestañas.
