Paso 2: Soldar conector USB para PCB
Luego conecte el cable negro, verde y blanco a los pines según el cuadro:

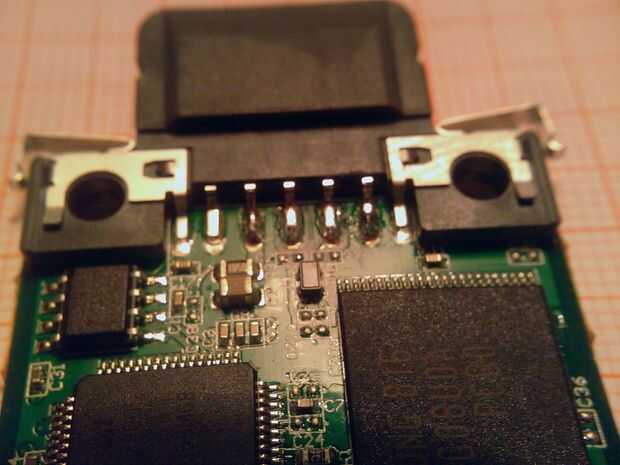

Los dos conductores de izquierda son escudo y la tierra, el 3ro de la izquierda es el + 3.3V pin que será alimentado por nuestro regulador de voltaje del paso 3 de la energía. Los dos pasadores son D (blanco) y D + (verde) desde USB. El 2do de la derecha es otra vez GND (negro del USB). El último pin es escudo otra vez (como se puede ver).
Nota: Pensar hacia adelante y ajustar cuidadosamente la longitud del cable a su puerto USB para caber la longitud del caso y altura interior! Las partes no tienen casi espacio en la parte superior (es necesario modificar el caso).
