Conector de USB de unidad de memoria de XBox 360 (3 / 4 paso)

Paso 3: Agregar el regulador de voltaje

Ahora insertamos el 3.3V regulador de voltaje positivo. Puede obtener esta cosita de tu tienda de electrónica local o por Internet (que puede ser inútil de dinero como esta parte no debería costar más que un dólar).

Se recomienda utilizar una parte SMD (dispositivo montado superficie), ya que hay raramente cualquier espacio en este extraño trozo de plástico...

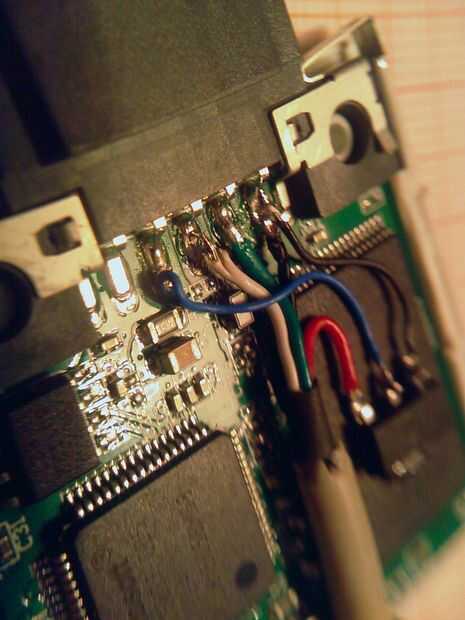

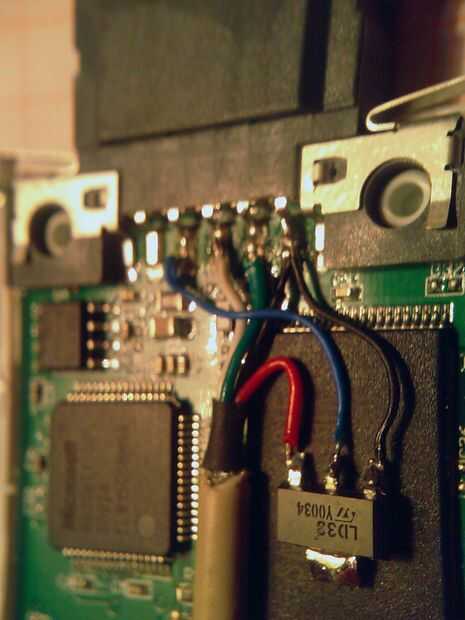

¡ ADVERTENCIA! Su parte podría ser exactamente el mismo que el mío pero usted realmente necesita para comprobar el pinout que usar una hoja de datos que recibe de su proveedor de parte! El regulador debe tener un GND o - pin (negro en mi foto como conectado a la tierra), un Vin o + en el pin que va al cable rojo del USB pin (5V desde el PC) y una Vout o + a pin que se conecta al + 3.3V pin del PCB (azul en mi foto).

Nota: No necesita conectar la ficha del regulador, no calentar en serio y no tienes que pegar la parte que el caso Presione suavemente hacia abajo.
