Conector Magic

siempre he sido un geek. Desgarro todo aparte para ver lo que puedo hacer de él. Acabo en pequeños robots con el pack de inicio letsmakerobots.com y algunos BasicStamps y Arduinos. La permite hace robots kit es tan completo usted simplemente pegarlo con cinta de espuma doble palo y empieza a correr alrededor. Ver los videos en el sitio. Necesitaba un cable analógico para el telémetro infrarrojo que venía en el kit.

No encuentro ninguna información completa sobre el cable analógico que necesitaba. He encontrado fragmentos que me llevan a los Arduino analógico y digital en solarbotics.com. No son perfectas, pero pueden ser hechos para trabajar si sabes un poco de magia conector. Los cables no están en los lugares correctos y el conector JST es demasiado grande para el conector de la Sharp telémetro.

Todo como impresoras, fotocopiadoras y otros dispositivos pequeños tienen conectores que usted puede hacer su propia magia de conector. Sólo voy a mostrar cosas comunes como conectores de servo y JST conectores que se utilizan en un montón de cosas.

Solía tener una herramienta de conector. Parece un pequeño destornillador excepto que es un tubo hueco y la mitad delantera está abierta. Esto funciona deslizándose entre el alambre y los bloques de conector las lengüetas de fijación por lo que puede salir del conector. Jameco.com tiene cosas como esta. Cualquier cosa fina como un alfiler puede bloquear las lengüetas de fijación demasiado. No tarda demasiado para jugar con que sus ideas confluyen y conectores.

Voy a empezar con el cable de un sensor de la gama infrarroja Sharp que venía en un kit de la robusteza de "letsmakerobots.com" que faltaba. Solarbotics.com no se envía el cable con algunos de los sensores.

El sensor es JST conector señal 1, 2 tierra, 3 + voltios---y frente a la ranura dominante.
El análogo de Arduino JST 1-Signal(Blue), 2 tierra, 3 + voltios--señal para 1, 2 tierra, 3 + v
El Arduino Digital JST 1-Signal(Green), V2 2 v, tierra 3 - a-1-señal 2 + V2-voltios, tierra 3
Un servo estándar es el mismo que el cable digital. Conector 1-señal 2-V2-voltios, 3-planta

Computadora con microprocesador son

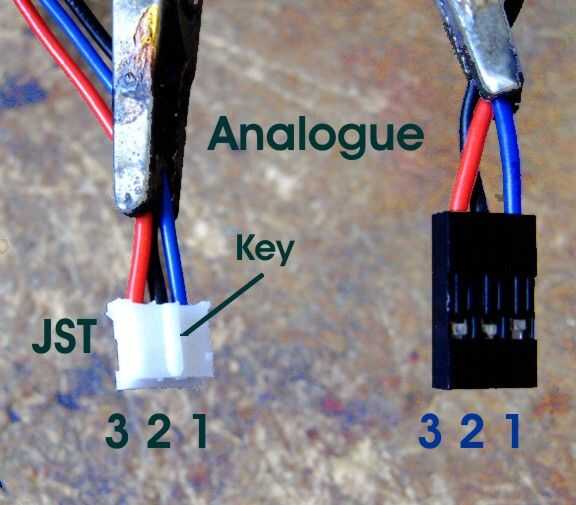

Analógicas 1 tierra, 2-señal 3-voltios

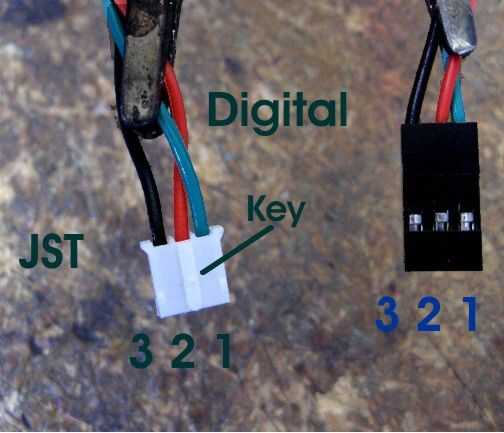

Digitales 1-señal 2-V2-voltios, 3-planta (Servo)
V2 v es voltios en la mayoría de las placas.

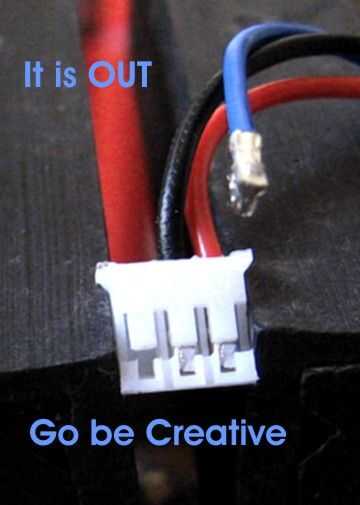

Ver las fotos

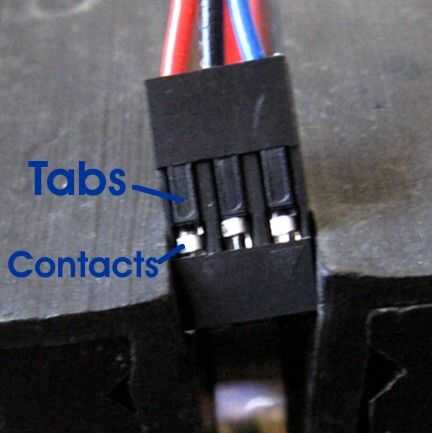

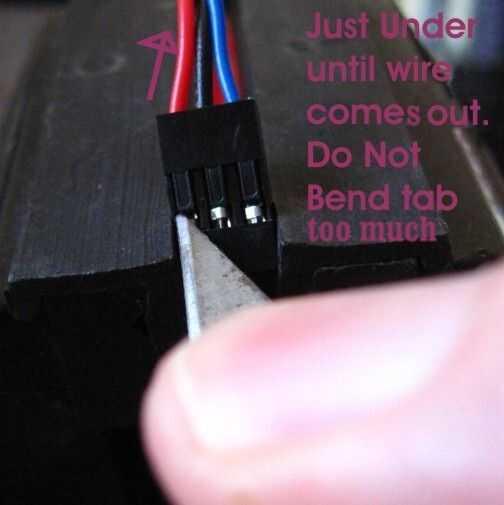

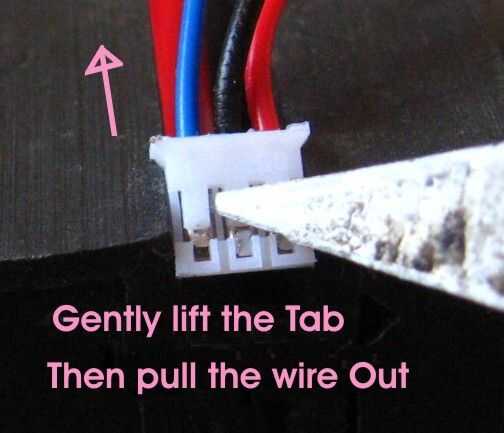

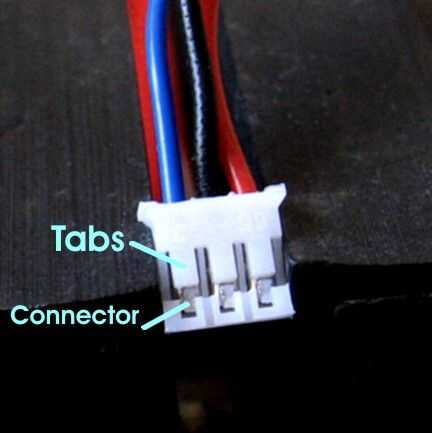

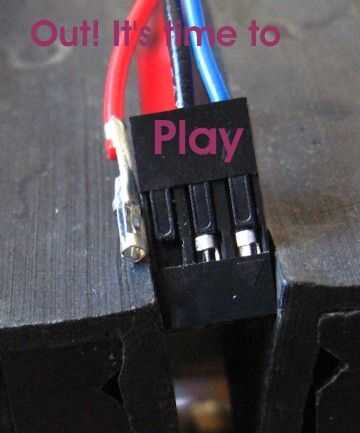

Para corregir el pop de cable analógico a los cables de tierra y la señal del conector negro e intercambiarlos para que coincida con la placa. Ver tus documentos. Tenga cuidado de no doblar las lengüetas de fijación demasiado o no traben más. Calor un poco de un cautín de pistola o pistola de calor pequeño arregla esto. Sólo apretar la lengüeta de bloqueo para que el conector es sostenido en lugar cuando se aplica el calor. Las lengüetas son muy pequeñas, pero hecho de plástico bastante resistente.

Encontré que los conectores JST están hechos de plástico resistente de fiber-ish que no funciona bien con archivos o Rectificadoras. Usé un tambor de lijar Dremel para conseguir que encaje en el conector del sensor. Era demasiado apretado.

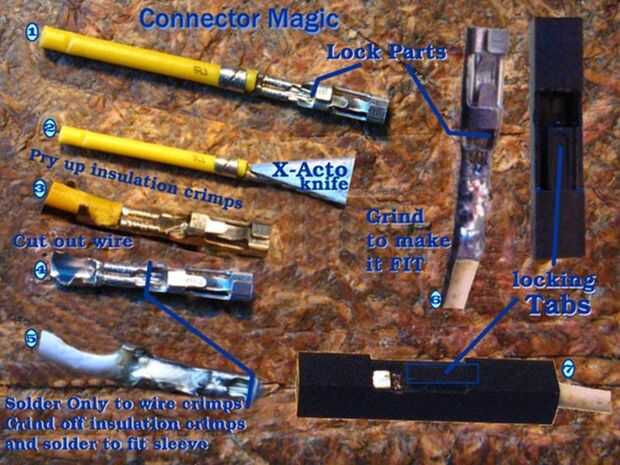

Soldar los cables en el conector se debe tener cuidado de no obtener la soldadura en las piezas de fijación del conector. Cortó los plegadores de aislamiento y luego se muele todo hacia abajo hasta que encaje en la manga del conector. Sólo soldadura a donde están los plegadores de alambre. Me pareció demasiado abrir los plegadores de alambre. Puede si quiere. Soldadura en la parte superior los cables prensados hace el conector demasiado alto para caber en la manga.

Mira las fotos y comentarios.

Hace los conectadores su propio y construir sus sueños.
