Paso 3: 3D modelado y averiguar las dimensiones.
* EDITAR *
He subido ver1.3 de los modelos 3D. Ahora hay agujeros para imanes de neodimio con diámetro de 6mm. Quité ranuras para el cable, porque parece que no se imprimen en impresoras FDM según lo informado por Gravityisweak.
Versión 1.2 todavía está disponible para descargar para las otras impresoras que son capaces de la impresión de paredes delgadas.

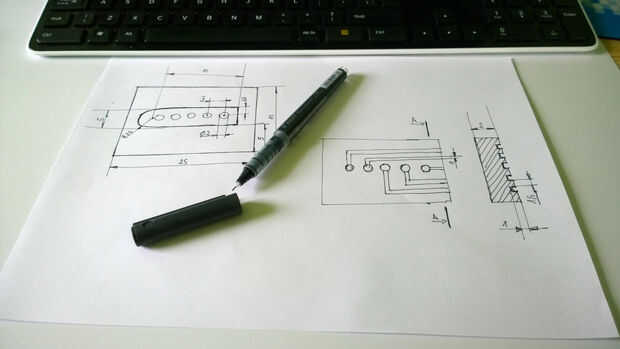

Me gustaría hacer algún dibujo técnico rápido modelado algo, sólo para tener una idea de qué dimensiones funcione, si en el modelado de algo no es tan buena como pense que solo puedo cambiar.

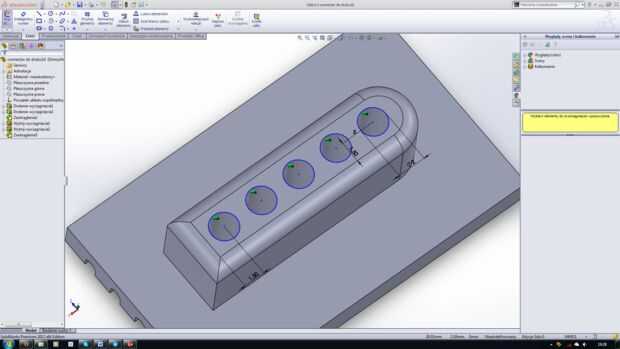

Utiliza Solidworks para hacer modelado en 3D, pero estoy seguro de que se puede hacer con cualquier programa de CAD como Autodesk 123D, Tinkercad, AutoCAD, diseño chispa, FreeCAD y probablemente muchos otros. Hice dos modelos, en la "toma" de uno cambió las dimensiones a ser 0,25 mm más grande que el "enchufe" de uno para que podamos conseguir alrededor de 0,5 mm en general espacio para dejar el enchufe mover un poco. Por lo que merece la pena recordar que toma debe ser un poco más grande para permitir que el enchufe para conectar.
Mirando nuestro criterio hay una cosa que olvidó. Tenemos que hacerlo de una manera. Significa que puede conectar el enchufe solo sentido por lo que podemos evitar pantalones cortos e invertida la polaridad que puede dañar nuestro circuito conectado a la toma. Logré haciendo a un lado del conector redondeado. Ahora podemos evitar posibles cortocircuitos en el circuito o invertir la polaridad.
Mi versión está destinado a estar bajo una cubierta, la placa se utiliza para pegar el conector a la caja. El conector es de 5mm de largo, así que si la cáscara caso es de 1mm de grosor tengo solo 4mm fuera de la caja. El zócalo está diseñado para ser de 4mm de profundidad en relación con el espesor de la cáscara caso. Ya que este es el modelo paramétrico, puedo adoptar a cualquier cubierta que va a utilizar.

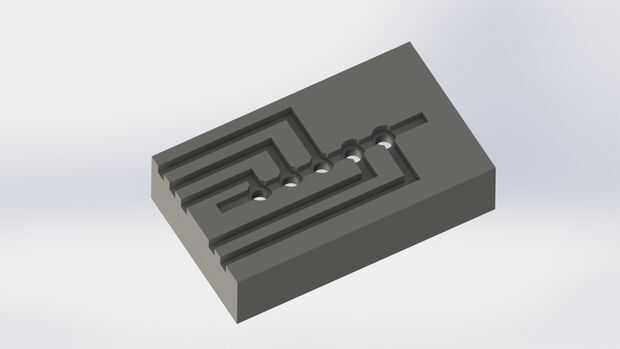

He hecho un surco en la parte trasera los conectores móviles (en el zócalo uno) así que podemos colocar allí algo como goma o espuma para permitir que los conectores mover lograr mejor contacto. Espero que les dará algunos ant acción primaveral se presione contra el contacto de la clavija.
También hay lugar para los cables, después de soldar conectores puede ser pegados dentro de los agujeros de guía.
Los modelos han sido preparados para la impresión 3D, que son "estancos" y comprobado con netfabb software. Debe imprimir sin problemas y agradable ;)
