Paso 5: Utilizarlo como un adaptador de
El objetivo principal de este instructable es mostrarle cómo encajar el conector mini-XLR con el conector Canon N3. Las aplicaciones que pueden dar son hasta usted. Se puede utilizar para interactuar con una computadora para hacer disparar automática, un temporizador, un gatillo para disparar un evento muy rápido... cualquier cosa que pueda activar el enfoque automático y disparar a las funciones de la cámara.

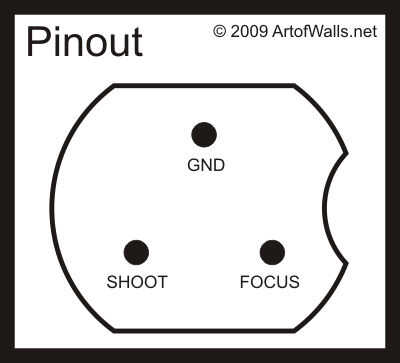

La primera imagen muestra el pin del conector. conectar el pin de "Focus" con el perno "GND" se activa el enfoque automático y conectar el pin de "Disparar" con el perno "GND" va a tirar una foto. Es como el botón del obturador de la cámara. La luz es "Focus" y la prensa profunda es "Disparar".

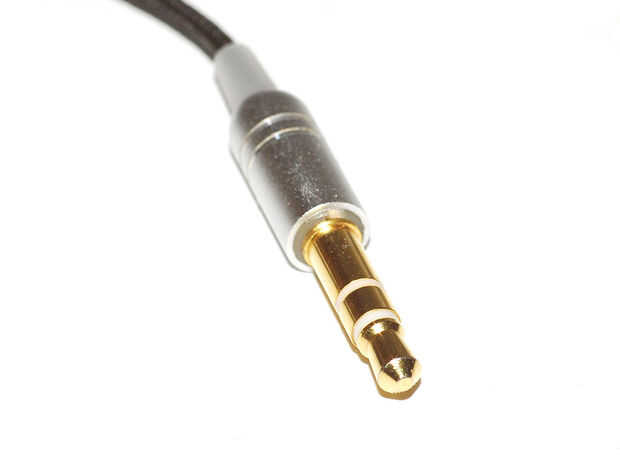

Lo utilizado para crear un adaptador para el conector de micro jack de 2,5 mm más común. Esto es solo un estéreo micro-jack conector estándar utilizado por muchas marcas de cámaras y aún no tan alto fin cámaras Canon (EOS XXXD, XXXXD, D 60 70D...). En el momento de hacerlo tenía una vieja EOS 10D y un micro-jack de control remoto así que necesitaba este adaptador.

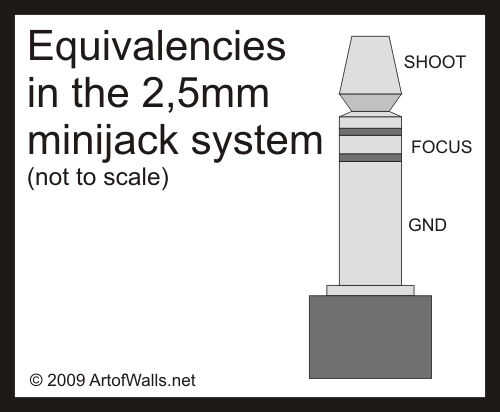

Por lo que en el otro extremo del cable soldar un conector micro conector hembra donde insertar el conector de micro-jack macho del mando a distancia. Si usted quiere construir este adaptador, la segunda foto muestra el equivalente pin del conector micro-jack 2.5.
