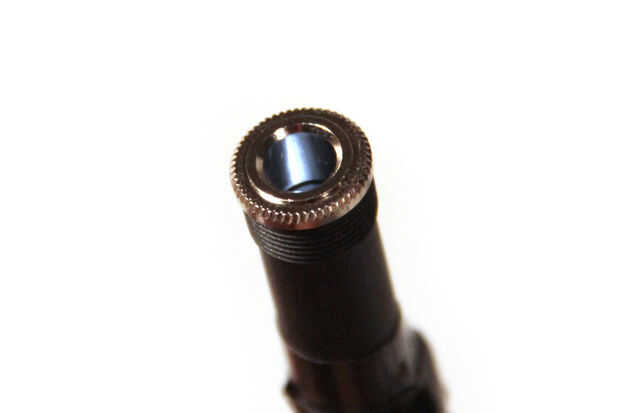

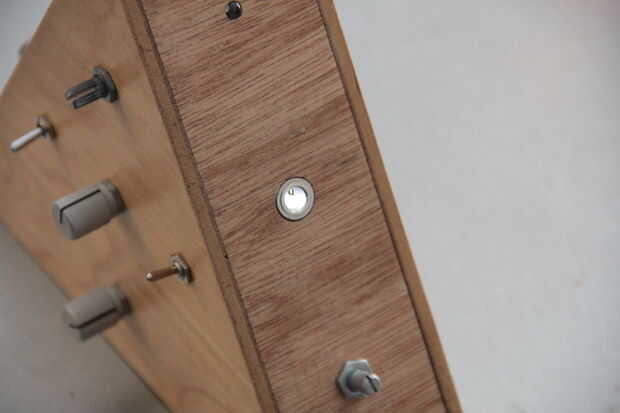

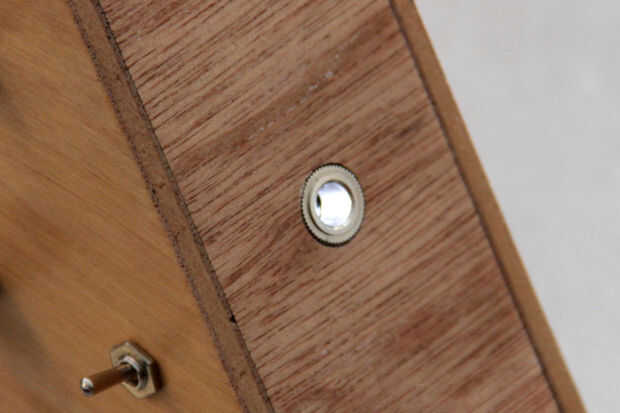

Aquí son las partes que necesitarás:
1/4" estéreo Radioshack 274-141 o Radioshack 274-312
LED, usé Radioshack 276-017
1/4 watt actual limitante resistencia-a calcular el valor correcto para el LED
cable trenzado de calibre de 22
de la soldadura
pegamento caliente
cinta aislante
Preparación de la toma:

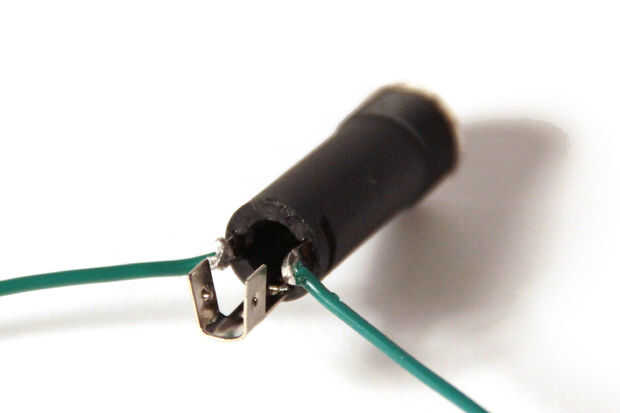

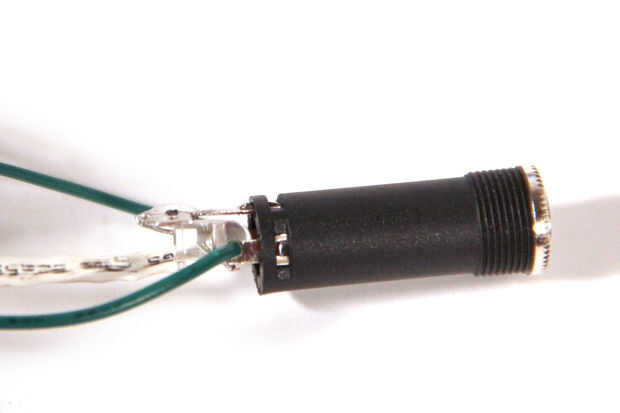

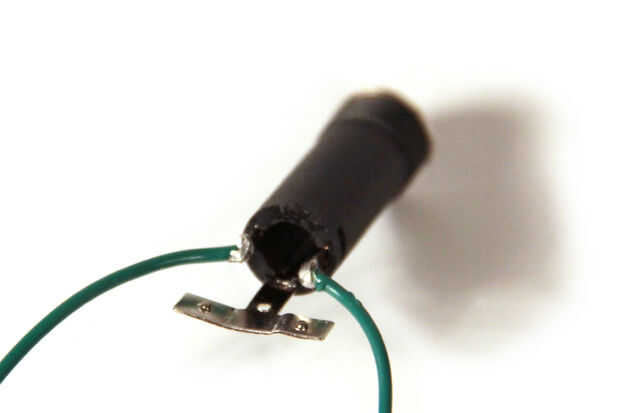

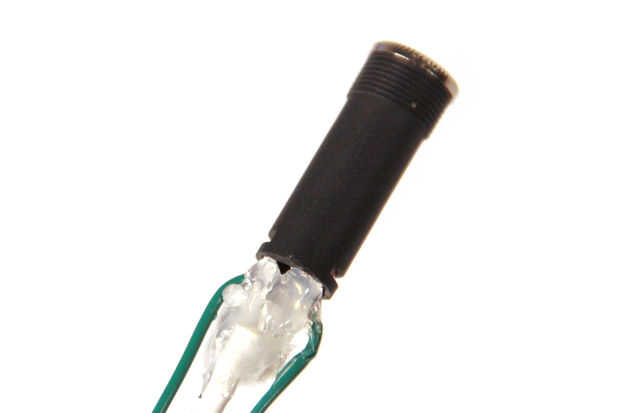

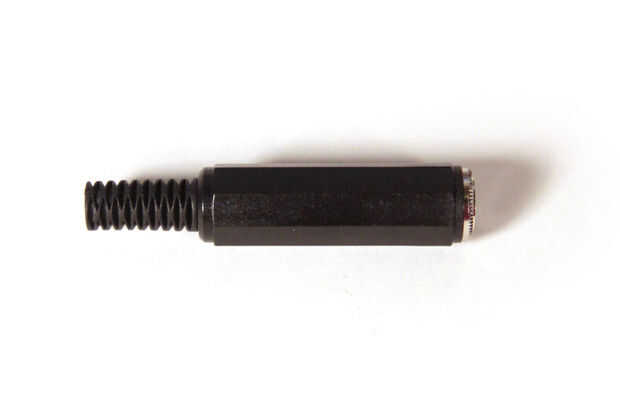

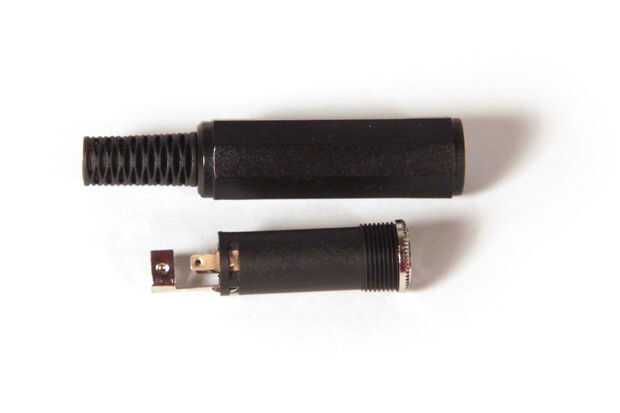

Mi gato viene con una carcasa de plástico, me quitan esto para dejar al descubierto los tres cables de la toma (esto es un jack estéreo para que los tres conductores son para el canal izquierdo, canal derecho, y de tierra, un jack mono sólo tendrá dos cables). Soldar un cable verde a cada uno de los cables de señal del gato (Fig. 4). El más grande es el cable de tierra (Fig. 5), te soldar el LED directamente a este pin una vez yo he soldado una resistencia limitante actual que.
Preparar el LED:
Utilicé una fuente de 5V para alimentar mi LED.
I calcula el valor de la resistencia de limitación de corriente de la siguiente información:
Corriente directa LED: 25mA
Dirigido hacia delante fuente: 3.3V
voltaje en la resistencia limitadora actual = 5V - 3.3V = 1.7V
V = I * R
R = V / I
R = 1.7V/0.025A
R = 68Ohms
Recuerde, este es un valor mínimo absoluto de la resistencia limitadora actual, siempre debe agregar un poco más de resistencia para asegurar que no se está ejecutando su LED a su máxima capacidad. Para estos LEDs, usé una resistencia de 100 ohm en vez de un 68 ohm. No te preocupes sobre el uso de demasiado grande de un resistor, el peor de los caso el LED solo brillará dimmer, no se va romper. Si no está seguro acerca de las calificaciones de tu LED, use un resistor de 220 ohmios.

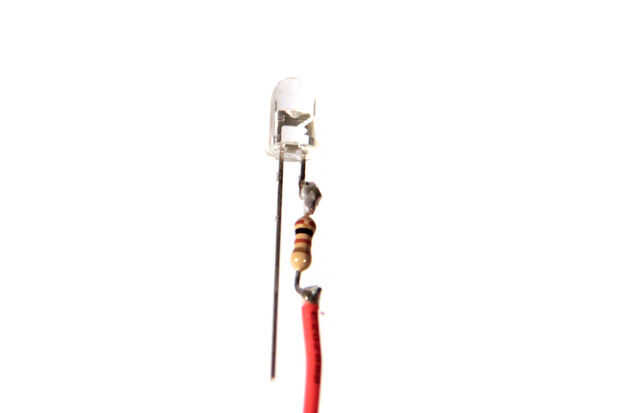

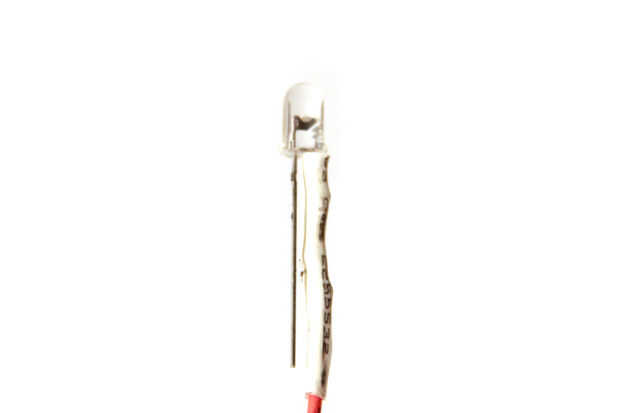

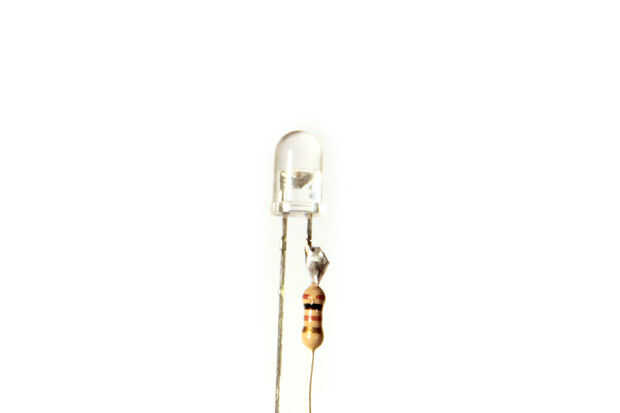

Suelde la resistencia a la (largo plomo) el ánodo del LED. Un cable rojo al otro lado de la resistencia de la soldadura. Cubrir el cable entero con el abrigo del encogimiento para que sea totalmente aislado (fig 7).
Coloque el LED:

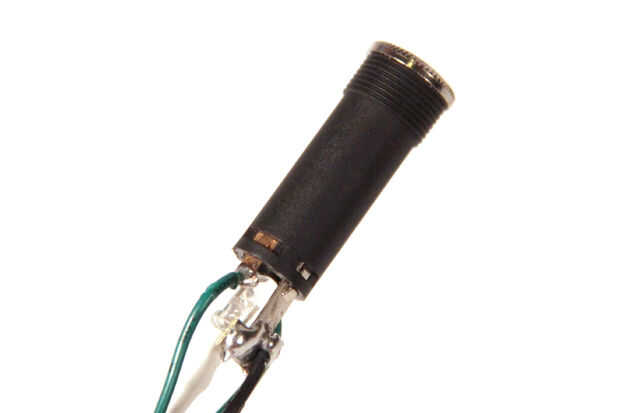

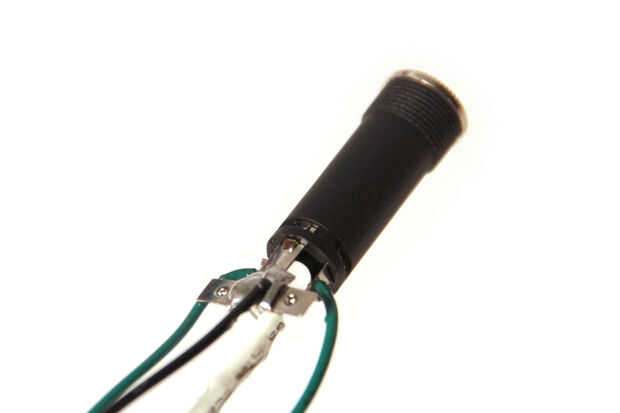

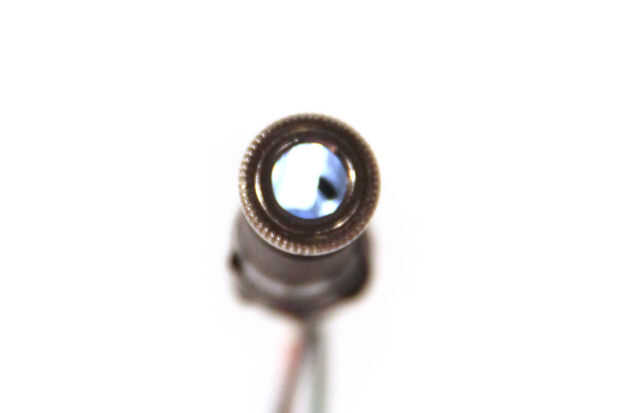

El cátodo del LED al pin de tierra de la toma de la soldadura para que el LED esté apuntando a la toma. Asegúrese de dejar suficiente espacio para que el extremo macho del cable para caber dentro de la toma. Soldar un cable negro a este cruce. Me gusta utilizar pegamento caliente para mantener aislado y apoyado en la toma y luego cubrir todo con cinta aislante. Conecte el cable rojo a 5v, el cable negro a tierra y los alambres verdes a su señal.
