Conexión a Internet café (3 / 6 paso)

Paso 3: cableado

Este paso podría ser potencialmente peligroso, pero si sigues las instrucciones, usted estará seguro.

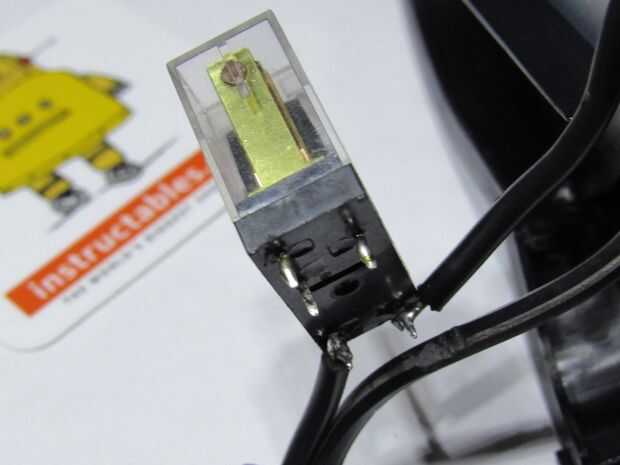

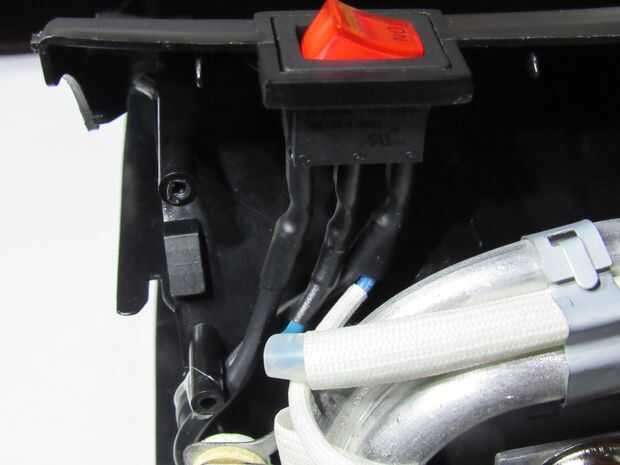

Cortar un cable el cable de alimentación y tira de ambos extremos. En el relé de 5v, hay 5 pernos. Los dos que son directamente paralelos a cada otros son para la bobina, por lo que cuando se aplica alimentación a la misma, hará clic en su otro Estado.

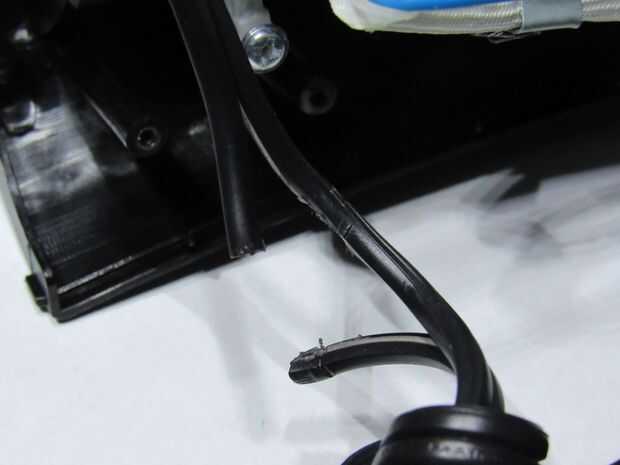

Observe que sólo un cable desde el cable de alimentación se corta por la mitad. Esto reduce ligeramente el riesgo de cortocircuitos.

Uno de los dos pasadores (uno) cable a 5v y el otro al colector del transistor. Alambre de la base del transistor al pin 13 con unresistor de 1 kentre los dos y el emisor a tierra.

Los otros tres son normalmente cerrado y normalmente abierto. Queremos utilizar normalmente abierto porque la máquina de café será más de lo que es. Para utilizar el estado normalmente abierto, tienen uno de los extremos del cable de alimentación a la patilla central de los tres, y el otro extremo a la parte inferior izquierda esquina (ver dibujo de pizarra).

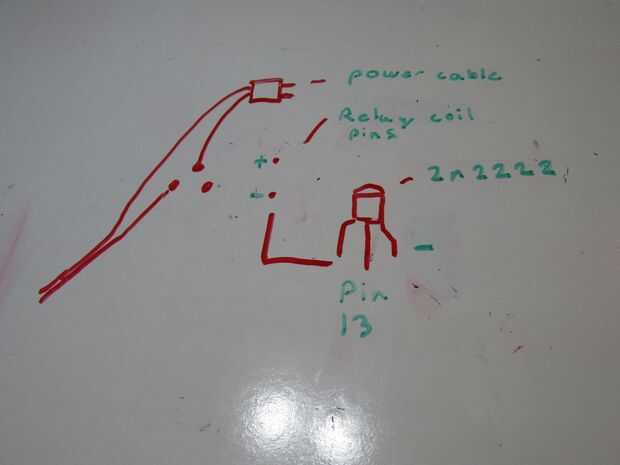

Utilice la pizarra dibujo para asegurarse de que todo está conectado correctamente.
