Paso 1: Resumen de Radio

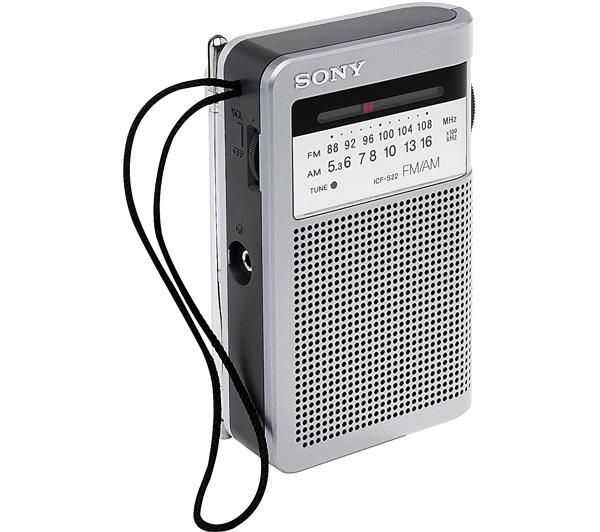

Al principio del proyecto que cada uno recibimos nuestras propias radios para desarmar y utilizar para nuestro diseño final. El teléfono que nos dieron fue un simple fm / am Sony ICF - S22 que puedes comprar en amazon por menos de £10, he publicado el enlace de más abajo. Esto era ideal ya que está bien construido con todas las funciones básicas que usted necesita en una radio estándar, pero fácil de desmontar y manipular.

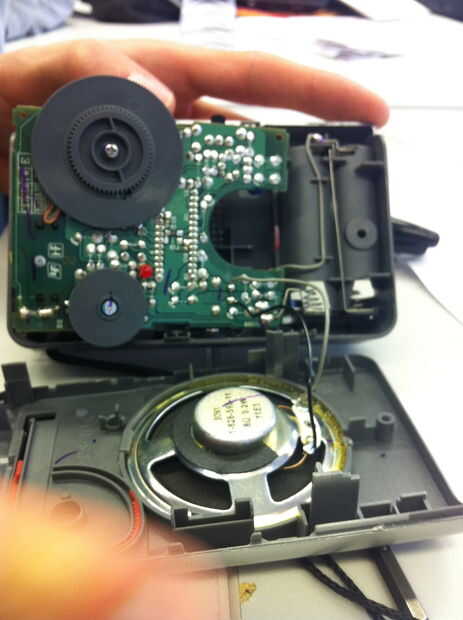

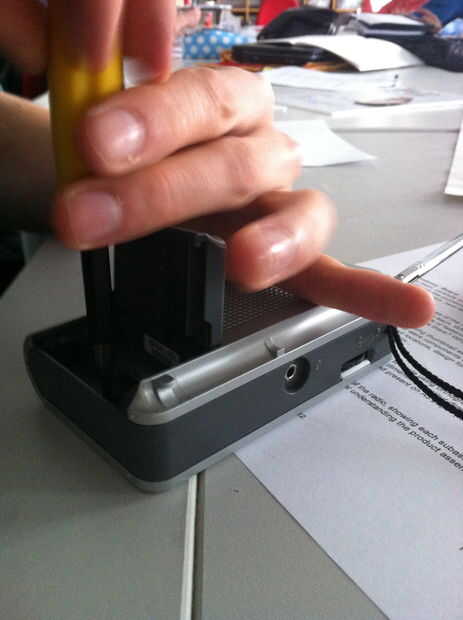

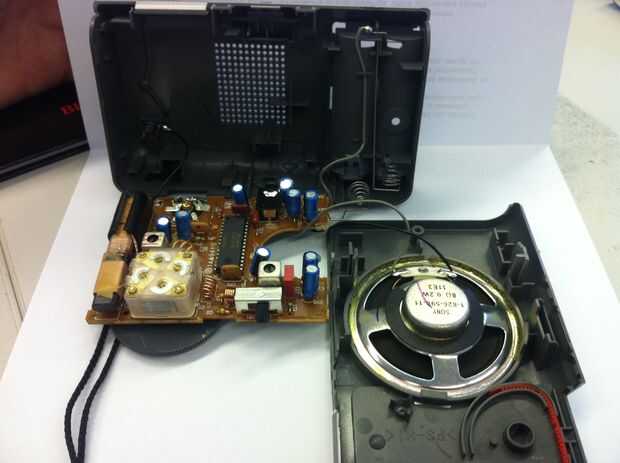

La radio es cuboidal, mide alrededor de 750mm de ancho x 1200mm alto x 250 mm de profundidad. Para desmantelar la radio primero quité todos los tornillos externos. Luego, con un destornillador plano y cuchillo, suavemente fue alrededor de la División Centro de la palanca lentamente la cubierta abierta, teniendo cuidado de no dañar cualquiera de los componentes internos. La tarjeta de circuitos de radio se mantiene pulsado con dos pequeños clips que cuando tiró atrás afloja las partes permitiendo que la placa de circuito sacar de la caja. El cono del altavoz pequeño estaba pegado en el interior de la carcasa frontal, más tarde para poder salir un poco cortar la cola y empujado aunque él saltando con daños.
