Paso 5: La tecla insertar cuerpo

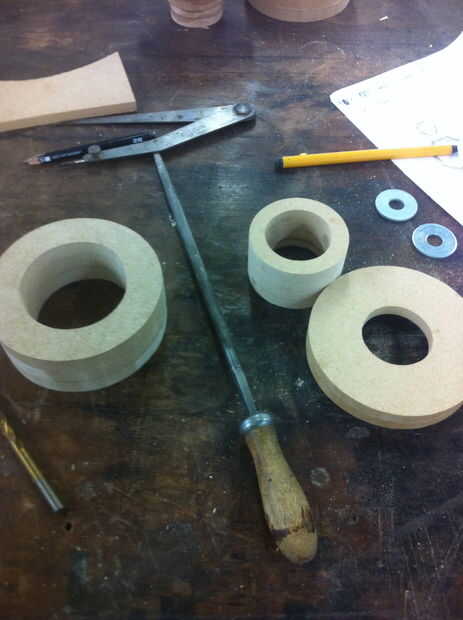

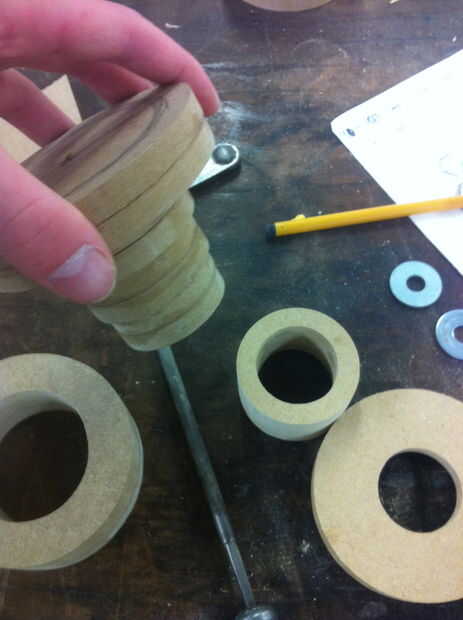

Utilizando MDF de 12mm, siguiendo el mismo formato que las otras partes de la carcasa de corte círculos de 4 x 60 mm., 3 con un diámetro interior de 40mm hueco y uno a la izquierda todas.

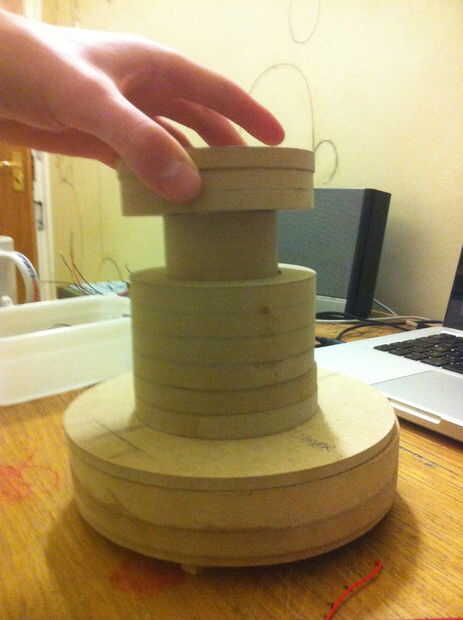

Para la parte superior la mitad cortar cilindros de 3 x 100mm, 2 con un diámetro interno 80mm hueco y 1 con un diámetro interior de 40mm.
Para hacer la batería pack tornillo accesible a un círculo de diámetro 100mm, 2 mm MDF, en la parte superior. Esto es ideal ya que no agregue madera extra innecesario a la clave pero oculta los cables y las baterías internas.

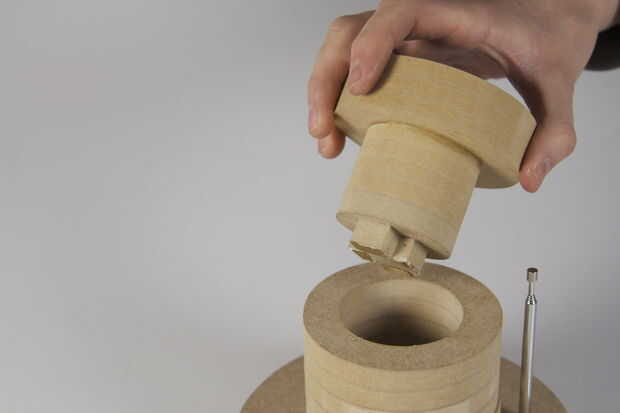

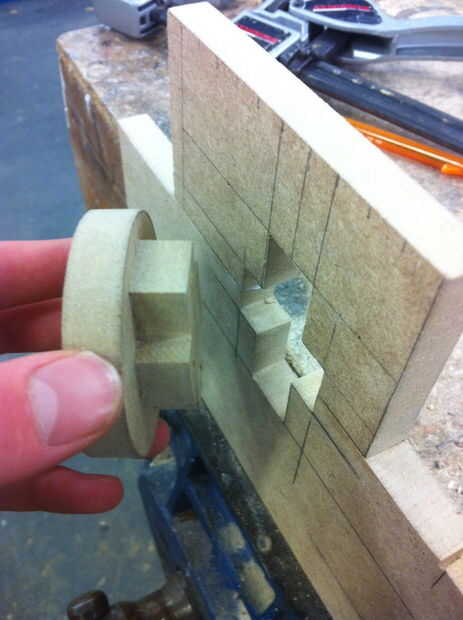

Para la sección inferior diseñé una extrusión 'plus' para insertar dentro de un idéntico corte ahuecado hacia fuera, mantenerse dentro de la radio. Cuando se colocan dentro de una y otros que se conecta a la batería los cables a los cables provenientes de la en el cuerpo por medio de almohadillas de metal planas conductoras. El plus tiene dos mucho más estrecha frente a longitudes y dos longitudes de más cortos y más ancho opuestos. La razón de este diseño era crear un groove que cogería al girar el mecanismo abajo pero eliminando también la posibilidad de 50/50 de los positivos y negativos tocando las teclas derecha si la ventaja hubiera sido perfectamente simétrica. En cambio los lados más largos tratan los cables positivo y el más corto con los cables negativos, que se ha bifurcado de los cables de la batería sola.

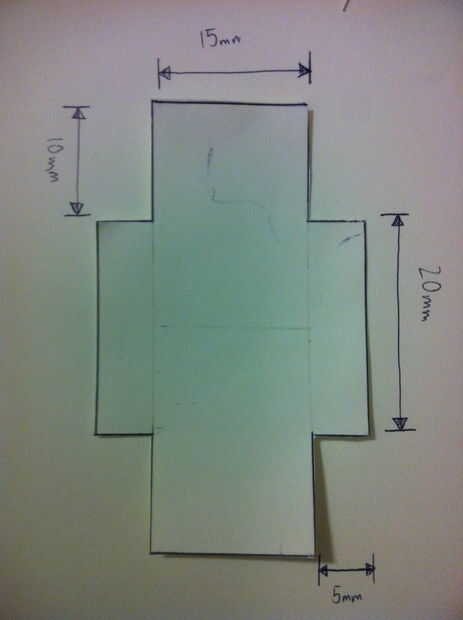

Las dimensiones de este 'plus' son en la foto final. La parte hueca debe ser ligeramente más grande que su relleno para que quede suave, lijado cuidadoso para conseguir el ajuste perfecto para ello.

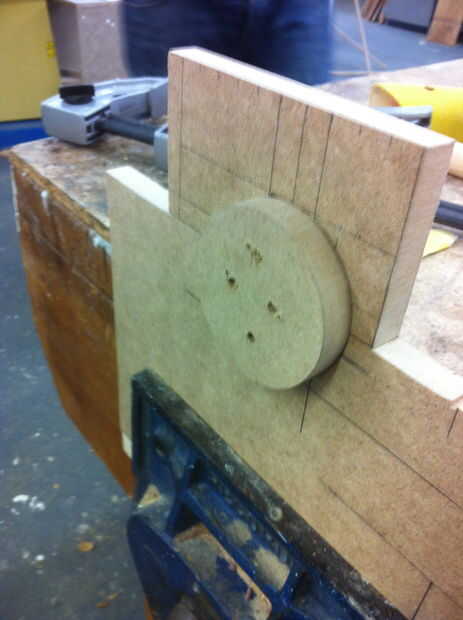

Perfore cuatro agujeros de 2mm, uno a través de cada borde de dentro de la clave a la base, para que los cables pueden ser enhebrados a través de en la siguiente etapa.
