Conexión de Arduino Uno a Crystalfontz 16 x 2 OLED con sólo 4 cables! (7 / 8 paso)

Paso 7: Optimizando el código.

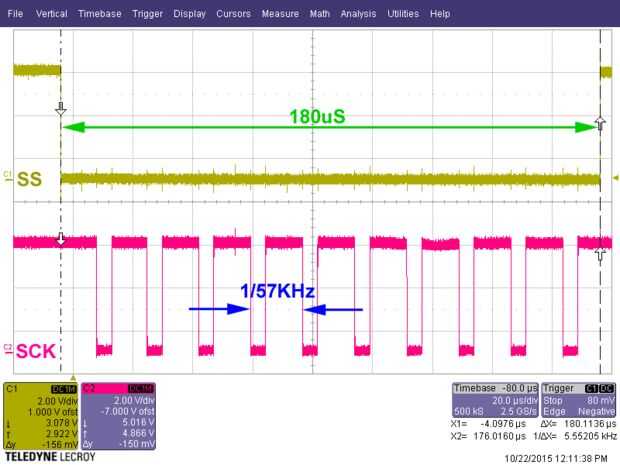

Este código se transfiere a una frecuencia de reloj de unos ~ 57KHz, y se tarda aproximadamente ~ 180uS, para completar una escritura de 10 bits, usted no va a morir de vejez esperando.

Pero el viejo conjunto de codificación EE me quería ver si podía ir un poco más rápido. A partir de algunos optimizado ejemplos Arduino Software SPI, era capaz de hacerlo un poco mejor:

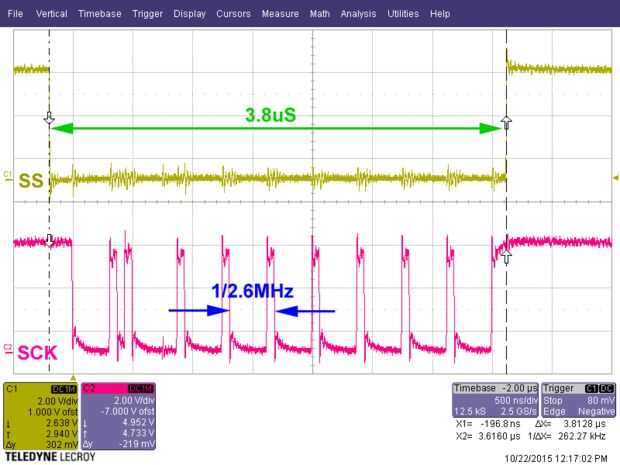

 //Pretty fast software SPI 10-bit transfer code //Several ideas taken from the fastest non-assembly implementation at: //http://nerdralph.blogspot.com/2015/03/fastest-avr-software-spi-in-west.html // // The SS pin is low for ~3.8uS, the clock frequency is ~ 2.6MHz // 47x faster than above //Pre-calculate the value that will drive clk and data low in one cycle. //(Note that this is not interrupt safe if an ISR is writing to the same port) register uint8_t force_clk_and_data_low; //Select the chip CLR_SS; //Pre-calculate the value that will drive clk and data low in one //operation. force_clk_and_data_low = (SPIPORT & ~(MOSI_MASK | SCK_MASK) ); //Set clock and data low SPIPORT = force_clk_and_data_low; //Set the data(1)/command(0) flag if(DATA==destination) { SPITOGGLE = MOSI_MASK; } //Use a toggle to bring the clock up SPITOGGLE = SCK_MASK; //Set clock and data low SPIPORT = force_clk_and_data_low; //MOSI is already 0, for read(1)/write(0) flag as write //Use a toggle to bring the clock up SPITOGGLE = SCK_MASK; //Now clock the 8 bits of data out SPIPORT = force_clk_and_data_low; if(data & 0x80) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x40) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x20) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x10) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x08) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x04) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x02) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; SPIPORT = force_clk_and_data_low; if(data & 0x01) SPITOGGLE = MOSI_MASK; SPITOGGLE = SCK_MASK; //Release the chip SET_SS;

Que acelera las cosas por un factor de 47 veces, que una transferencia de 180uS 3.8us. La frecuencia de reloj equivalente de 247KHz a 2.6 MHz. ¡Qué bien!

Por supuesto que cualquier rutina funcionará... el "Arduino adecuado" debe ser más portátil. Se divierten conectar una OLED a su Arduino, sentirse libre post sus comentarios o preguntas.
