Conexión de los cables EL con virolas sin aislamiento (1 / 4 paso)

Paso 1: Prepare EL cable

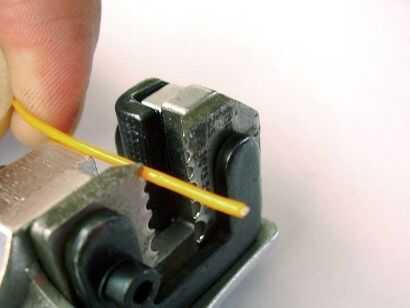

EL alambre se hace como un cable coaxial, por lo que un conductor interno de cobre cubierto con un fósforo y un conductor externo de dos alambres finos. Entonces todo está cubierto por una cubierta externa de color plástico. Seguir pelando aproximadamente 8 mm - 10 mm (0.3") de la cubierta de plástico externa. Hacerlo suavemente, así que los dos pequeños cables no estén dañados.

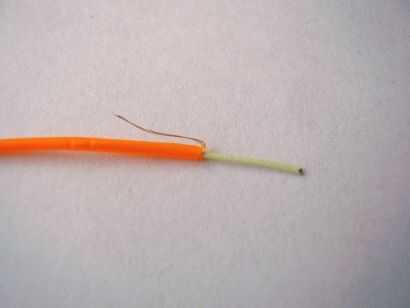

En este punto usted podrá ver que el conductor interior cubierto por la capa de fósforo y los conductores externos, los dos cables finos.

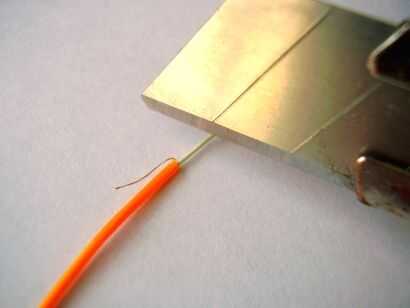

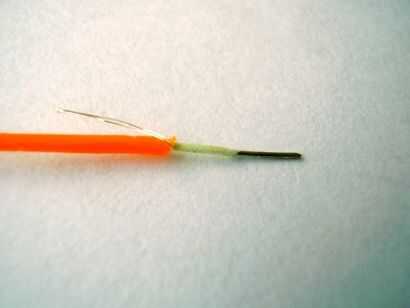

Usar el scratch de disco cortador el fósforo de la pintura del conductor interno de cobre de aproximadamente 4 mm (0,16"). Tenga cuidado de quitar completamente o soldadura resultará difícil. Tenga cuidado de no cortar los dos cables finos. EL alambre debe buscar aproximadamente como el de la última foto.
