Paso 1: Medir la resistencia de la bobina
Primero debemos encontrar la bobina:

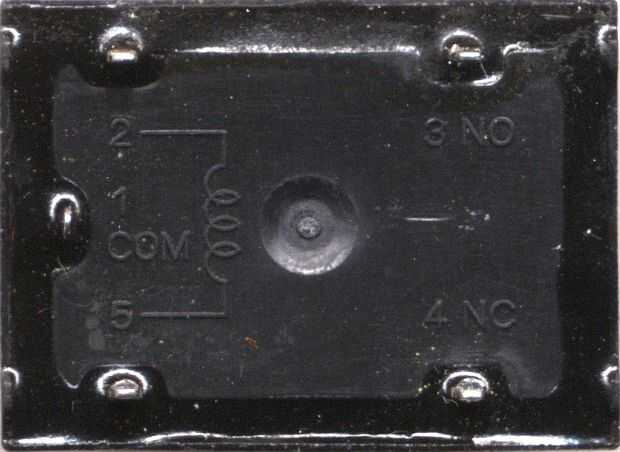

En algunos relés los pasadores están etiquetados por lo que sólo se puede medir en el pin 2 y 5.
De lo contrario tienes que medir en cada pin:
Entre dos clavijas debe tener entre 100 y 10 000 ohmios. Recuerde que el valor. Son los dos terminales de la bobina. La bobina no está polarizada lo no importante que va a V + o GND.

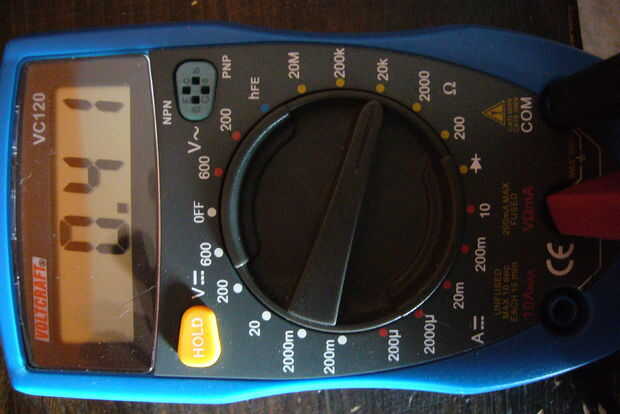

Si has encontrado los que quedan sólo tres. Entre dos debe ser una conexión (si mides unos ohmios está bien pero todo por encima de 50 ohmios es demasiado). Uno de ellos es NC y uno es COM. Que es que deja una punta de prueba conectada y la otra conecta con el conector que queda. Si se conecta la bobina a 12V DC hace un chasquido. Si su multímetro ahora muestra una baja resistencia han encontrado COM y NO. La uno sonda usted no mover es COM la otra NO.
