Paso 4: bosquejo
El programa que se ejecutará el Lilypad se llama 'Sketch'.
Conecte el cable USB en el puerto USB de su ordenador portátil y en el puerto USB de la Junta FTDI y copiar, pegar y subir el siguiente programa al Lilypad:
softPot int = 0; esta línea selecciona la entrada de pin a0 para el sensor
int ledPin = 13; esta línea selecciona el pin 13 para la salida de LED
int tempPot = 0; variable para almacenar el valor que viene desde el sensor
void setup() {}
esta línea declara el ledPin como salida:
pinMode (ledPin, salida);
}
void loop() {}
leer el valor del sensor y almacenar el valor en la variable tempPot
tempPot = analogRead(softPot);
se enciende el LED
digitalWrite (ledPin, HIGH);
detener el programa de milisegundos:
Delay(tempPot);
Apagar el LED:
digitalWrite (ledPin, LOW);
detener el programa de milisegundos:
Delay(tempPot);
}

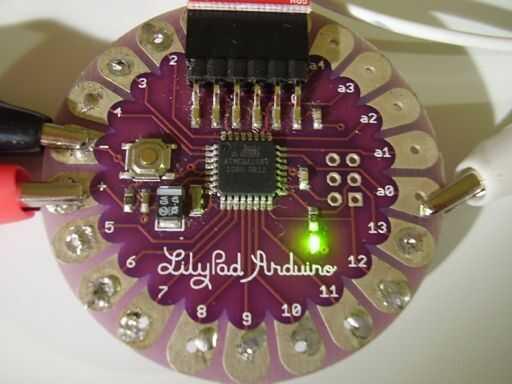

Una vez finalizado, verá el LED en el parpadeo de Lilypad. Pulsando el botón el LED deberá parpadear a una frecuencia más lenta.
Incluso puede hacer los siguientes ejercicios:
1. Apague y vuelva a colocar la resistencia de 1 kOhm con la resistencia de 10 kOhm y ver la diferencia.
2. desconectar y cambiar la resistencia y el sensor en el esquema del paso 1. Ver lo que ha cambiado.
