Conexión ESP8266-01 para Arduino UNO / MEGA y BLYNK (2 / 10 paso)

Paso 2: Usando windows:

* Conectar tu arduino al ordenador mediante un cable USB 2.0.

  • * ESP8266: ___ Arduino:
  • GND -------------------------- GND
  • GP2---No conectado
  • GP0 -------------------------- GND
  • RXD -------------------------- RX
  • TXD -------------------------- TX
  • CHPD---3.3V
  • Primero---No conectado
  • VCC -------------------------- 3.3V

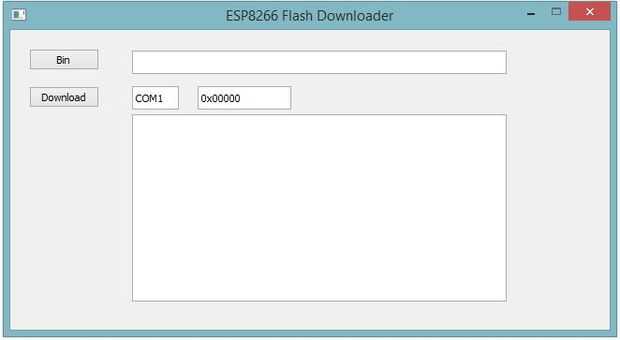

* Abrir "esp8266_flasher.exe" y haga clic en bin.

* Seleccione el archivo binario "AT22SDK100-2015-03-20-boot12.bin".

* Introduzca adecuado Puerto COM. En este caso es puerto COM3

* Haga clic en el botón de Descargar ,

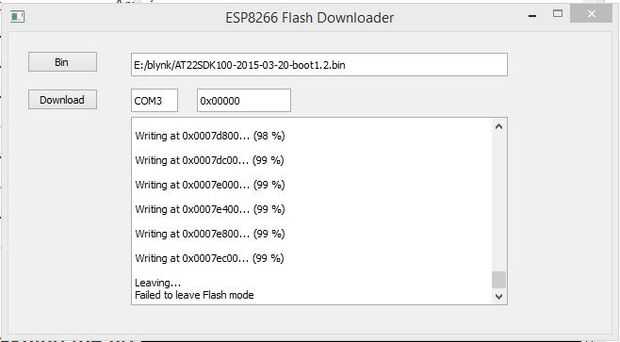

* Si las conexiones son correctas que comenzará a destellar después de borrar la memoria flash.

* Terminada la muestra no ha podido dejar el modo de flash este es OK.
