Conexión ESP8266-01 para Arduino UNO / MEGA y BLYNK (8 / 10 paso)

Paso 8: Cargar el código de Arduino

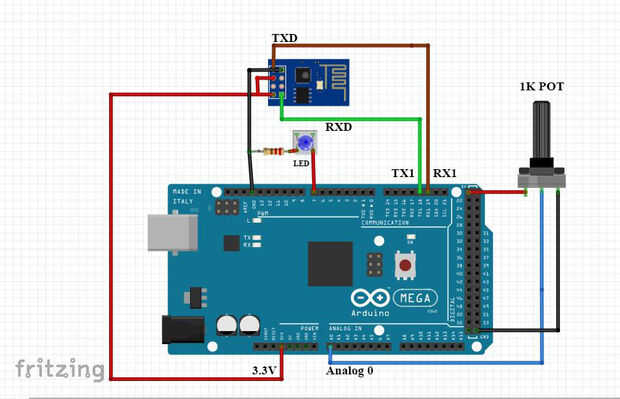

  • UTILIZANDO Arduino MEGA:

ESP8266: ___ Arduino:

GND -------------------------- GND

GP2---No conectado

GP0---No conectado

RXD -------------------------- TX

TXD -------------------------- RX

CHPD---3.3V

Primero---No conectado

VCC -------------------------- 3.3V

Vamos a usar un 1K pote conectado a pin analog0 y un LED conectan a D7 del arduino mega.


*Su «Blynk aplicación abierta"de android/iPhone Haz el"token de autenticación".

  • Abrir el código en "Arduino IDE >> Archivo >>ejemplos >> blynk >> BoardsAndShields >> ESP8266_Shield_HardSer"
  • Añadir su token de autenticación del código
  • Entrar en "SSID" y "Contraseña" en los campos respectivos.
  • Subir el código a tu arduino.
