Tutorial para conectar un Teensy y NeuroSky MindWave Mobile utiliza un módulo de bluetooth BlueSMiRF plata.
Materiales necesarios:
- Teensy (En este tutorial, estoy usando el Teensy 3.1, pero podrás utilizar este tutorial con otras versiones del Teensy)
- Módulo de bluetooth BlueSMiRF plata
- Una manera de conectar los dos, tales como: placa, alambre de Solidcore, cabeceras de hombres
- Un ordenador con capacidad de bluetooth (o un bluetooth USB dongle para agregar capacidad de bluetooth a su ordenador)
- Un software de Terminal, como CoolTerm o RealTerm (este tutorial hace uso de CoolTerm)
- Auricular MindWave Mobile de NeuroSky
Intro:

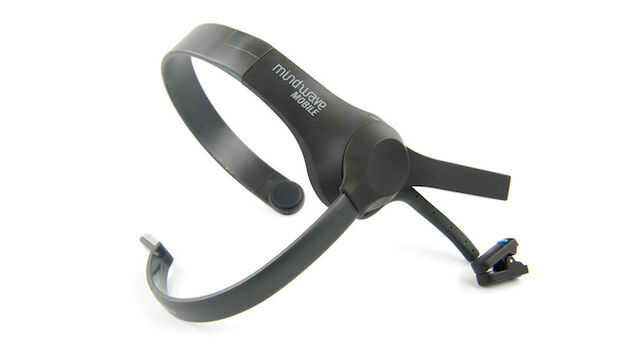

El NeuroSky MindWave Mobile es headset de EEG de NeuroSky que es bluetooth compatible (es color negro, en contraposición a su MindWave, que es blanca y no es compatible con bluetooth). Salidas datos de EEG sin procesar así como valores de "inteligencia" para la meditación y atención. Estos valores de inteligencia son tratados dentro de los auriculares y, aunque NeuroSky no revela los algoritmos que utilizan, estos valores parecen realmente significa lo que se supusieron que.
El Teensy es una gran herramienta para trabajar con el MindWave Mobile. Es más pequeño y más poderoso que muchos Arduinos (especialmente los que son novatos). La potencia de procesamiento adicional debería permitirle procesar datos brutos la MindWave Mobile más de lo que podría un Arduino.
La plata BlueSMiRF es un módulo bluetooth de Sparkfun. La viruta a bordo que hace la comunicación bluetooth real se llama RN-42. Este chip permite la comunicación inalámbrica hasta 18 metros. El BlueSMiRF Gold es similar pero utiliza el chip RN-41, que tiene un alcance de 100 metros pero hace mucho más actual. A menos que necesite su Teensy para comunicar más de 18 metros el MindWave Mobile, usted debe elegir la plata BlueSMiRF para ahorrar energía. Los tableros Bluetooth Mate plata y oro son los mismos que los tableros BlueSMiRF plata y oro pero con los pines en un orden diferente (para que sea más compatible con la placa Arduino Pro).
Resumen:
Primero se determinará la dirección MAC o identificador único de su auricular MindWave Mobile. Usando esta dirección, hará que la mirada BlueSMiRF conectarse a este receptor de cabeza tan pronto como se enciende. Se advierte sin embargo, una vez que configuras tu BlueSMiRF para buscar exlusively el auricular, no será capaz de conectarse al ordenador a menos que usted restablece a valores de fábrica.
Entonces serás hardwire su BlueSMiRF a su Teensy, por lo que los dos puedan comunicarse y para que el BlueSMiRF puede ser alimentado por el Teensy.
A continuación se conecte la Junta BlueSMiRF con su ordenador y configurarlo utilizando el software del terminal (por ejemplo, CoolTerm).
Finalmente se pondrá a prueba tu conexión mediante un código de ejemplo que lee los datos de EEG de la MindWave Mobile!
