Paso 2: Cableado Teensy y BlueSMiRF

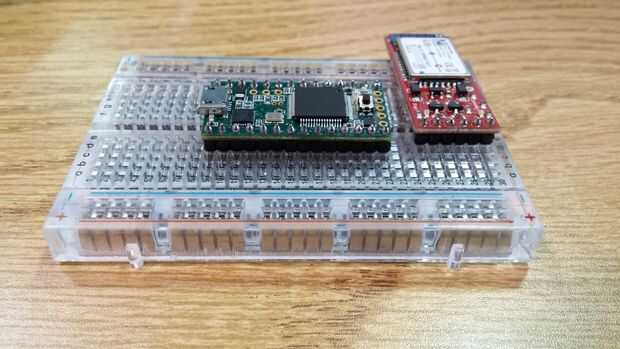

Aunque podría soldar los cables directamente a los dos dispositivos, este tutorial explicará cómo hardwire los dispositivos usando un protoboard.
- La soldadura macho encabezados para su Teensy si tu Teensy no tiene encabezados.
- La soldadura macho encabezados para su BlueSMiRF.

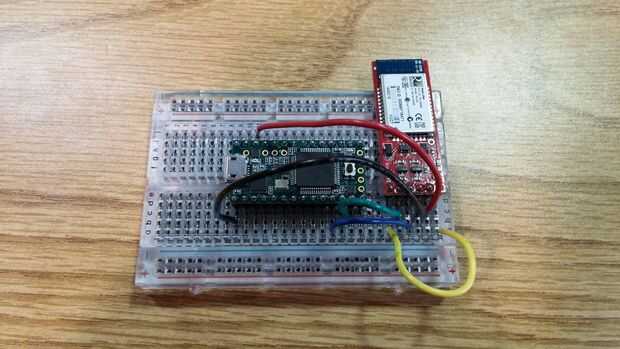

- Utilizar el protoboard y cables de puente (o alambre de núcleo sólido) para hacer las siguientes conexiones (ver fotos):
[BlueSMiRF---> Teensy]
VCC---> 3.3V (uso el pin máximo 100mA porque BlueSMiRF plata Consejo utiliza la 50mA max, pero el otro 3.3V pin está bien también. Si son de diseño y desea utilizar los 3.3V pin en el lado corto de la Teensy, necesitará utilizar encabezados femeninos que surgen de la placa en lugar de cabeceras masculinas que descienden en la protoboard. Utiliza conectores macho significaría que estos pernos se conectaría entre sí en la protoboard).
Tierra---> GND (otra vez, he utilizado la tierra cerca del puerto USB. Podría en vez de eso utilizas el pin GND del lado corto.)
TX-0---> RX (TX es transmitir y RX es recibir. He usado pin 9 que es RX2, pero puede utilizar RX1 o 3 así. Sólo asegúrate de que utilizas el mismo para el pin de TX. En otras palabras, use pernos de 7/8, 0/1 y 9/10. Además, el código variará dependiendo de que pines seriales decide utilizar en el Teensy. Se llaman Serial1 si conectas a 0/1, Serial2 para 9/10 y Serial3 7/8.
RX-1---> TX (esto es opcional. Esto sólo será necesario si desea enviar una señal al auricular MindWave Mobile desde su Teensy, que lo haría sólo si desea cambiar la configuración del auricular. Leer más sobre cambiar la configuración del auricular del auricular manual de usuario. Un usuario informó de que esta conexión provoca un error, por lo que puede omitir este paso si está ejecutando en dificultades desconocidas y no es necesario enviar ninguna información a los auriculares. Sin embargo, yo no he experimentado este error.)

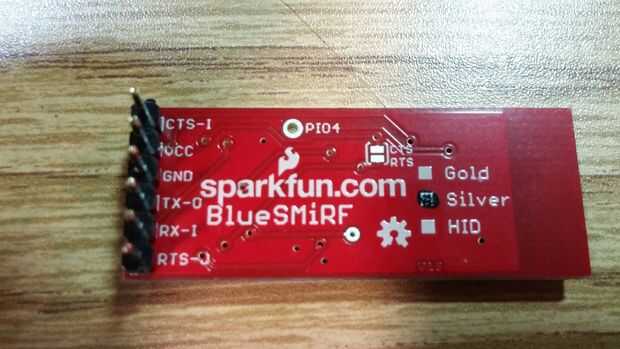

También tienes que corta las patillas 1 CTS y RTS-0. CTS de claro para enviar y RTS es reqeust a enviar. El BlueSMiRF envía una señal RTS y espera una señal CTS desde el Teensy. En lugar de usar este protocolo, puede corto los pines CTS y RTS para que su BlueSMiRF obtiene inmediatamente una señal CTS a enviar una señal RTS. Además, son capaces de cortocircuito estos pins soldando las almohadillas en la parte posterior de la Junta en lugar de conectar los cables entre los pernos (véase el cuadro). Leer más sobre control de flujo aquí.
