Conexión MindWave Mobile de NeuroSky con PJRC de Teensy (3 / 5 paso)

Paso 3: Configurar BlueSMiRF utilizando el software de terminal

1. Encienda su Teensy (y por lo tanto BlueSMiRF). Su BlueSMiRF comenzará a parpadear rojo.
2. En su computadora, abra "Agregar un dispositivo Bluetooth" y su BlueSMiRF. Mina está catalogado como RNBT-77AC.
3. Su computadora puede preguntar acerca de un código de apareamiento. La Junta Directiva está configurada para tener un código de emparejamiento de 1234. Si no se trata de una nueva Junta Directiva, el código de emparejamiento se han cambiado y se necesita restablecer su BlueSMiRF fábrica (véase la sección recursos adicionales).
4. Haga clic derecho en el BlueSMiRF y abra las propiedades. En la ficha "Hardware", encontrar qué puerto COM está conectado con. Mina, dice "Serial estándar sobre enlace Bluetooth (COM14), así que anote COM14.

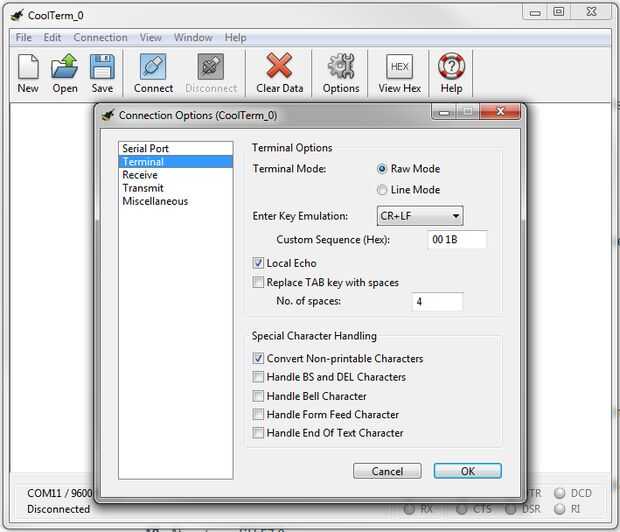

5. Abra el software de terminal, como CoolTerm. En las opciones, cambiar el puerto al puerto COM y cambiar su velocidad en baudios a 115200 (este es el ritmo de comunicación por defecto para el BlueSMiRF). Seleccione "terminal" en la barra lateral y Active eco Local (esto le permitirá ver lo que está escribiendo cuando configure su BlueSMiRF).
6. Haga clic en conectar. Tipo $$$. Si esto funciona, el programa dará salida a CMD y el rojo que LED comenzará a parpadear muy rápidamente. Si esto no funciona, usted necesitará intentar de nuevo. Esto puede tomar algunos intentos, y usted puede ser que necesite apagar y encender su BlueSMiRF. Palo con ella, que tienes.

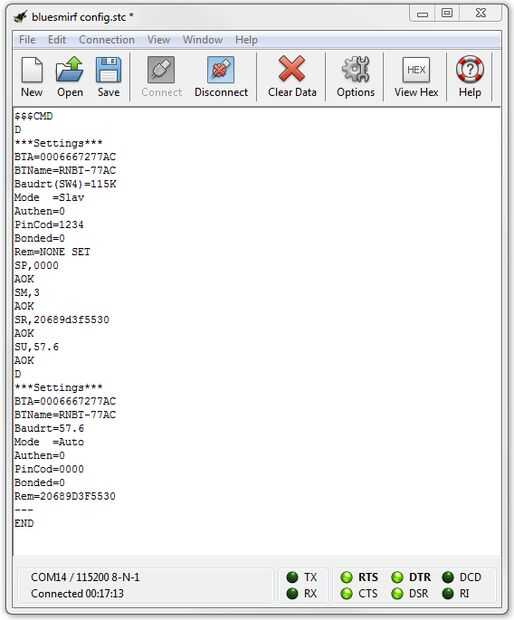

7. Una vez que eres capaz de tipo $$$ y ver CMD, tú has entrado en modo de comando y puede configurar su placa. Utilice los siguientes comandos para configurar la tabla:

SP, 0000

Esto cambia el código de emparejamiento de 1234 0000, lo que significa que no necesita introducir un código a la par.

SM, 3

Esto cambia la placa a modo de conexión automática, lo que significa que tan pronto como se enciende, se verá para conectar a tu móvil MindWave.

SA, 0

Esto cambia el modo de autenticación a autenticación de ningún

SR, código identificador único (el valor que anotó en la sección 1, con dos puntos ni períodos)

Esto le dice a la Junta qué dispositivo bluetooth para ver a la par con.

SU, 57,6

Esto cambia la velocidad en baudios a 57600, la tasa de comunicación predeterminado del auricular.

D

Esto producirá la nueva configuración de la placa. Asegúrese de que los ajustes han cambiado lo que quieras, pero sobre todo Asegúrese de que el identificador único no tiene errores tipográficos.

---(tres signos de menos)

Este saldrá del modo de comando. El LED rojo debería dejar de parpadear, dejando sólo el LED verde.

Ahora puede haga clic en desconectar y cerrar CoolTerm. La placa está configurada!
