Paso 1: Configurar el protoboard
Ahora, configurar tu protoboard sin embargo le parezca. Ver la hoja de datos para el diagrama de pines. (Adjunto)

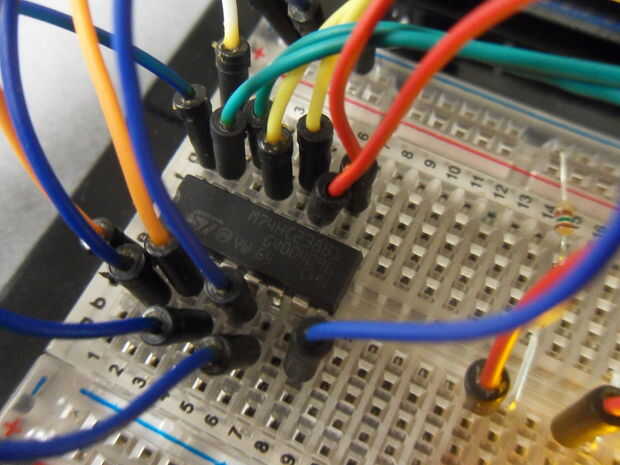

Notas sobre mi configuración:
Solamente fácilmente podría caber 6 LEDs en mi protoboard. Sólo usé salidas 0-5, no dude en utilizar los 8.
-G1 está ligada a VCC para mantenerlo alto en todo momento. (Esto evita que un comportamiento errático).
-G2A es conectado al pin digital 5, esto nos permite desactivar todas las salidas.
-G2B está ligada a la tierra que le bajo en todo momento. (Esto evita que un comportamiento errático).
-Selección salida de pines A, B y C están conectados digitales pins 2, 3 y 4 respectivamente.
