Conexión un M74HC238 3-8 línea decodificador con un Arduino (ejemplo) (3 / 3 paso)

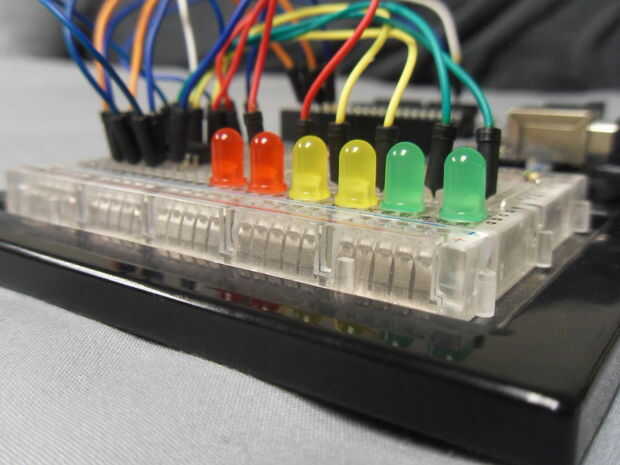

Paso 3: Experimentar con tu creación!

Una vez cargado el bosquejo, abrir el Serial Monitor y empezar a enviar comandos. El código es relativamente auto explicativa, pero aquí es una referencia rápida:

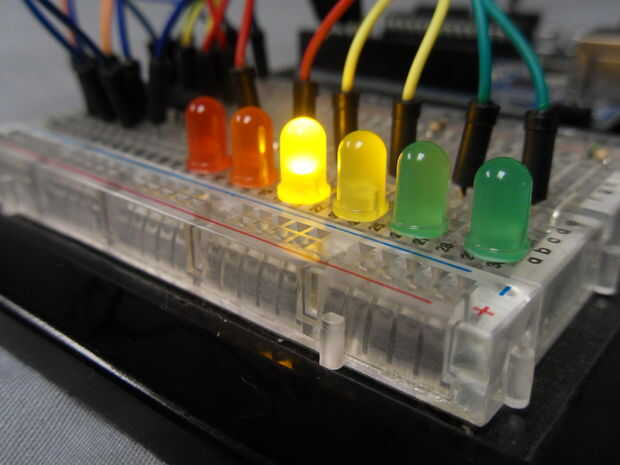

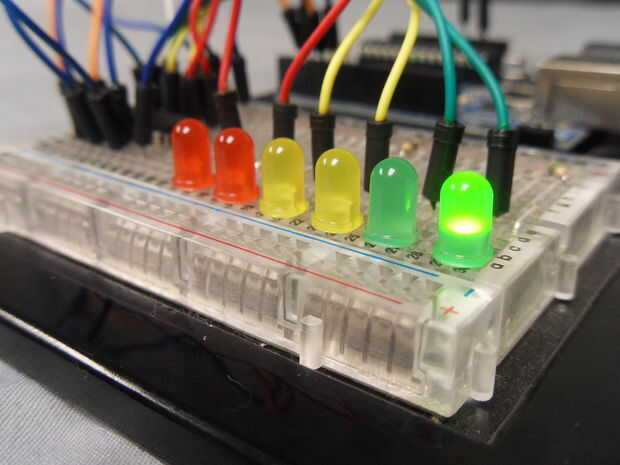

Envío de 0-7 permite la salida respectiva.
Envío 8 apaga todas las salidas con el pasador de activación.
El Arduino se imprimirá en la Consola Serial cada vez que envía un comando.

Asegúrese de desproteger la hoja de datos, la tabla de verdad en la página 2 mapas hacia fuera cómo llevar cada entrada alta/baja se traduce en la salida.
