Conexiones eléctricas en el 3D impresión IPad Monte (1 / 5 paso)

Paso 1: El diagrama de cableado

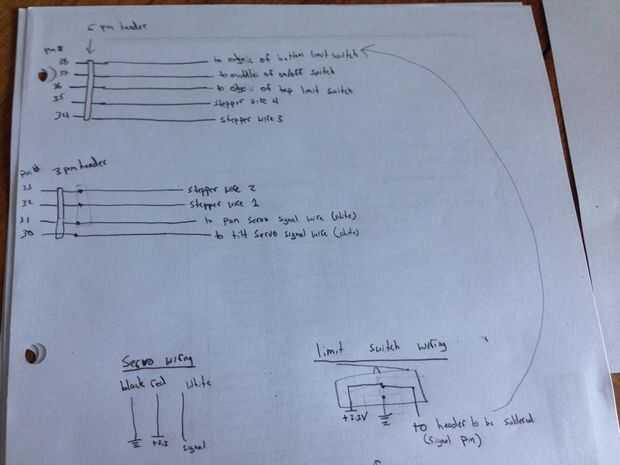

Ya que todas las conexiones será muy difíciles de ver en mis fotos que he incluido un diagrama que muestra a qué pins necesitan los cables.

Por ahora es dibujado en un pedazo de papel. El resto aseguró pronto que agregaré una gráfica mucho más clara.
