Paso 4: Configuración de frambuesa Pi y conexiones
Disipador de calor
Quite la cinta y presione firmemente en el procesador. El disipador y el chip son casi del mismo tamaño. Era bastante obvio era iba a ir. No tomo una foto.
Caso
Tomemos el caso aparte. La versión más antigua consta de tres partes: superior, inferior y medio. Deslice el Raspberry Pi en parte inferior de la caja Deslice frambuesa Pi en la parte inferior. Hay dos clips en el extremo donde se inserta la tarjeta SD. La Junta debe deslizarse debajo de estas pinzas. Se desliza fácilmente, no necesita a la fuerza. Una vez más, parecía muy sencillo. Así pues, no hay ninguna foto. Es bueno tener el pi en la parte inferior de la caja.
Cables y tarjeta SD
Insertar en Raspberry Pi
- Tarjeta micro SD
- Cable Ethernet
- Dongle Wi-Fi

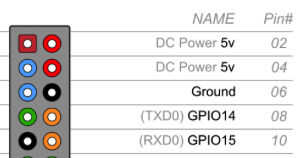

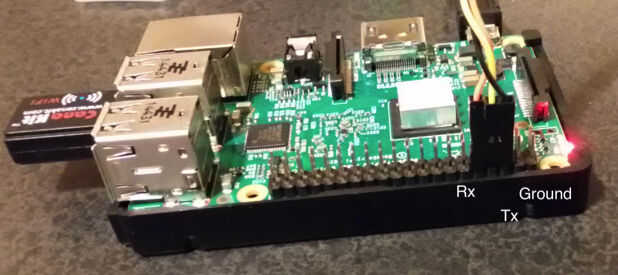

- USB serial I/O cable (ver imágenes arriba)
- Tierra = cable negro, pin 06 en RPi
- TX = cable amarillo, pin 08
- RX = cable rojo, pin10
Una vez lo anterior:
- Inserte el cable de alimentación
Inserte el cable USB/Serial en el puerto USB del MacBook
Si usar una imagen estándar raspbian creado anteriormente en el paso 12, vaya al paso 9
