Configuración de Microblaze en la FPGA Nexys4 (12 / 18 paso)

Paso 12: Cambiar fuente de reloj

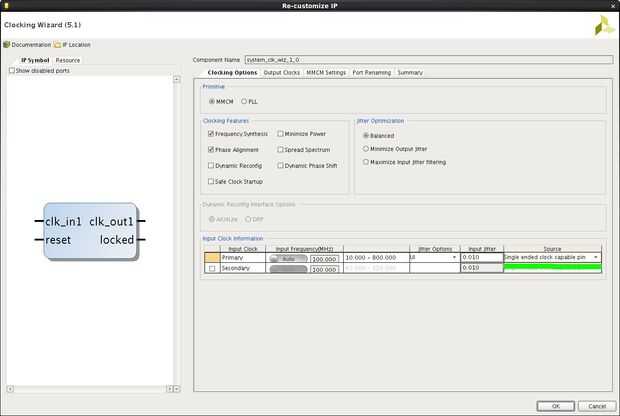

17. cambiar la fuente de reloj para "pin capaz solo reloj terminado" (imagen 12)

18. Haga clic en "Automatización de funcionamiento bloque" y elija /clk_wiz_1/clk_in1 pulse Aceptar

19. Haga clic en "Ejecutar bloque automático" y elija /reset_rtl_0 y seleccione "Activo bajo" presione OK

20. Haga clic en "Ejecutar bloque de automatización" y seleccione /clk_wiz_1/reset y seleccione "Activo alto" presione OK

** Nota ** su diseño podría haber generado con diferentes nombres por ejemplo reset_rtl_0 puede ser reset_rtl
