Configuración de Microblaze en la FPGA Nexys4 (14 / 18 paso)

Paso 14: Crear envolturas de HDL

28. Haga clic derecho sobre "system.bd" en la ventana de fuentes. Seleccione "Crear contenedor de HDL"

29. ampliar la system_wrapper y haga clic derecho en "system.bd" en la ventana de fuentes. Seleccione "generar productos de la salida"

30. Haga clic en "Generar Bitstream" y esperar a que la síntesis y la aplicación para completar.

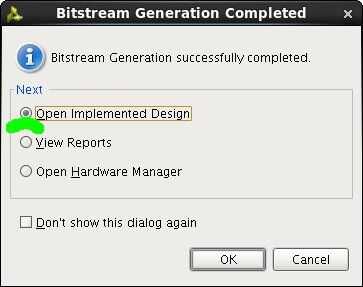

31. Haga clic en "Abrir diseño implementado" y presione ok. (Imagen 14)
