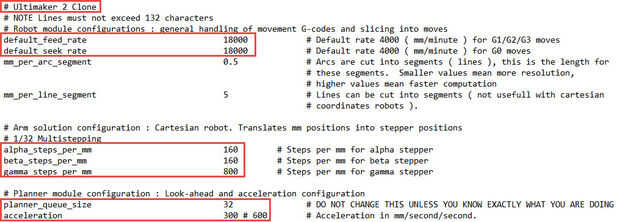

Paso 3: Firmware paso 1: por defecto la velocidad de alimentación
Tengo 300mm/seg en Marlin, que se traduce en 18000mm/min, así que cambiaré el 4000 preconfigurado a 18000. Mi Ultimaker se templa muy bien, así que tenga mucho valor más bajo - o superior si se utiliza un Delta.
Default_feed se traduce a DEFAULT_MAX_FEEDRATE en Marlin.
alpha_steps_per_mm y beta_steps_per_mm hay que cambiar a 160, mientras que gamme_steps_per_mm se cambia a 800.
aceleración es cambiada a 300 y z_acceleration a 80
1/32 multistepping

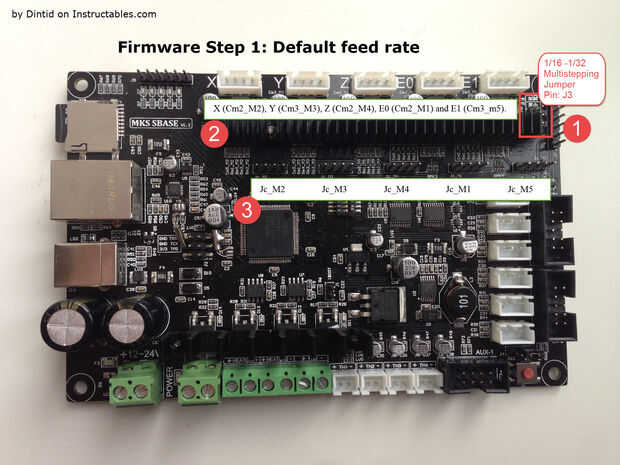

Todo lo anterior son 1/32 multistepping. Para poder utilizar 1/32 también necesita establecer el puente correcto en el controlador. Se encuentra casi en la esquina superior derecha con 16|32 a su lado. Las clavijas son llamadas J3.
Nota: No cambie ningún puente con el poder sobre. Incluye cable USB conectado
Conexión de motores
Realmente no hay mucho a él. Es necesario tener algunos pin 4 XH 2.54 conectores de 4 patillas. Puede utilizar dupont así, pero tienden a caer.
La tarjeta controladora se etiqueta claramente X (Cm2_M2), Y (Cm3_M3), Z (Cm2_M4), E0 (Cm2_M1) y E1 (Cm3_m5).
Controladores externos del Motor
Si usted necesita para conectar un controlador de motor externo, puede hacerlo utilizando los pasadores justo debajo del disipador de calor grande sobre los conductores.
La configuración de pines está etiquetados como Jc_M2, Jc_M3, Jc_M4, Jc_M1 y Jc_M5 se enumeran en orden de arriba motor conenctors.
