Configuración de movimiento en rampas 1.4 con máquina de Marlin firmware @section (2 / 3 paso)

Paso 2: Software topes - máquina

Antes de comenzar con esta sección queremos hacer un cambio en el bosquejo de Configuration_adv.h .

Localizar y hacer ENDSTOPS_ONLY_FOR_HOMING que es comentada, así:

 // #define ENDSTOPS_ONLY_FOR_HOMING

Necesitamos completar este paso para obtener lecturas de cualquier topes máximo, tengamos en el lugar.

Si no tienes ningún topes máximo, puede pasar por alto thisstep.

G28 - inicio de autoguiado hacia el blanco

1. Inicio todos los ejes con G28 (1)
2. Utilizar M114 (2) para verificar que la impresora realmente se está considerando a todo n 0 ejes.
3. Pro-tip: El M84 (3) enviar (se muestra en la imagen) es para apagar los motores, ya que buzz mientras escribo.

Tope de software - limita el viaje después de autoguiado hacia el blanco

En Configuration.h max y min_software_endstopsy asegúrese de que se establezca en true

 #define min_software_endstops true // If true, axis won't move to coordinates less than HOME_POS.#define max_software_endstops true // If true, axis won't move to coordinates greater than the defined lengths below.

A continuación es la configuración por defecto de software topes.

Para nuestro propósito es útil si cambias a algo más que sus longitudes de ejes actuall para mover los ejes lo que tenemos que encontrar el área máxima de la impresora.

Pro-tip: Si usted tiene su tope autoguiados hacia el blanco en un MAX_POS, necesita usar valores negativos para indicar hasta puede ir para llegar a la MIN_POS

 // Travel limits after homing #define X_MAX_POS 205 #define X_MIN_POS 0 #define Y_MAX_POS 205 #define Y_MIN_POS 0 #define Z_MAX_POS 200 #define Z_MIN_POS 0

Posiciones de ejes MAX

Debajo de puntos se muestran en la imagen número azul 1-4

1. Si hecho ya así, empiezas por autoguiado hacia el blanco todos los ejes, utilizando G28 (1)
2. Emitir el comando M114 para asegurarse de que todos los ejes están a 0.
3. Ahora mover los ejes hasta hacia MAX como puedas. O hasta que usted golpea un tope máximo, si tienes cualquier tal o tanto como puede moverlo y permanecer dentro de la cama - no tienes que contar!

   1. Si tiene topes máximo puede leer la posición en la ventana de terminal.

4. Emitir el M114 para obtener una lectura por sobre posiciones. Se puede ver redondeado hacia arriba.

Actualizar el firmware

Ahora se van actualizar el firmware según su sistema. Aviso cómo me descuentan unos 11mm debido a un clip en mi cama caliente. Podría tener consideraciones similares.

Pro-tip: Observe cómo colocar / / después de la mm de entrada y escribir notas. Esto es una buena manera de vigilar a lo que has hecho por qué razón.

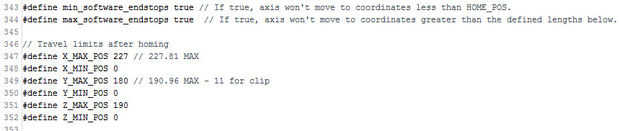

 // Travel limits after homing #define X_MAX_POS 227 // 227.81 MAX #define X_MIN_POS 0 #define Y_MAX_POS 180 // 190.96 MAX - 11 for clip #define Y_MIN_POS 0 #define Z_MAX_POS 190 #define Z_MIN_POS 0
