Paso 1: Cómo funciona
El A100LK está calibrado para dar una frecuencia de pulsos que, cuando se divide por 10, da hacia fuera una lectura en Reino Unido nudos con una precisión no mayor de + o - 1%. El dispositivo está conectado por 4.7 a 28v y por lo tanto es ideal para un arduino y la lectura de los pulsos es remite muy recta. La salida pulsada es básicamente una onda cuadrada con una salida máxima de 4v que pasa a través de nuestro circuito de filtro y luego es leído por un arduino nano una vez cada cinco segundos utilizando el comando 'pulseIn'. Nada podría ser más sencillo - excepto que tenemos que diseñar el filtro.
Entonces, el nano hace algunos cálculos para tener en cuenta el valor de calibración en el certificado de prueba A100LK y entonces más cálculos para hacer la salida lineal. Esta agradable salida lineal se consigue escribiendo código para cada valor en una tabla de valores proporcionados por los instrumentos del Vector de la consulta. Esto puede sonar difícil, pero no es así!
Por último, las lecturas en UK nudos deben compilarse en promedios 'significa' y proporcionar la ráfaga máxima durante un período de diez minutos. Estas lecturas se muestran en un elegante color pantalla TFT en el tablero del desarrollo.

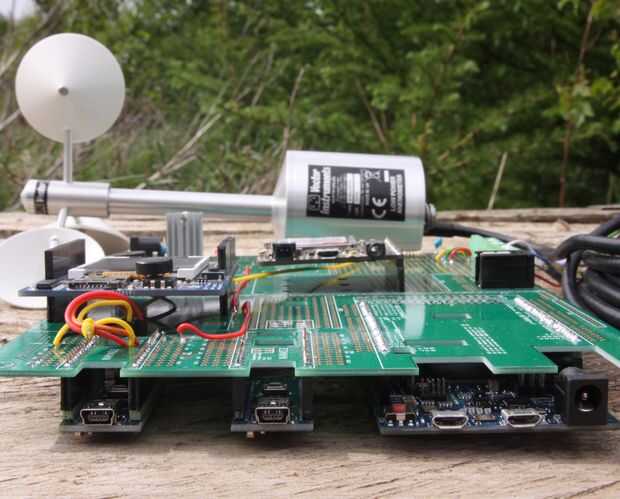

La Junta de desarrollo sí mismo está diseñada con ranuras para 3 arduinos - 2 nanos y una mega - y tiene una opción para la pantalla TFT que es funcionada por un nano dedicado. El otro nano es el 'maestro' y puede apagar el nano 'Esclavo' cuando no es necesario y puede también encender el Mega cuando es necesario y volver a dormir otra vez luego. La razón de los 3 arduinos es que la pantalla TFT es potencia, memoria y programación hambre de espacio así necesita mantenerse en su propia jaula, lejos de las actividades más esenciales de procesamiento. Aquí la pregunta es '¿por qué tener una pantalla en todo?' La respuesta es que cuando se intenta depurar un problema 'en el campo' una pantalla sería realmente útil - no siempre es conveniente tratar de leer la salida serial en una computadora portátil - especialmente en luz del sol.
Para mantenerlo simple, por ahora el A100LK está conectado hasta el mismo nano como tiene la pantalla TFT - se conectarse al amo nano en una fecha futura.
