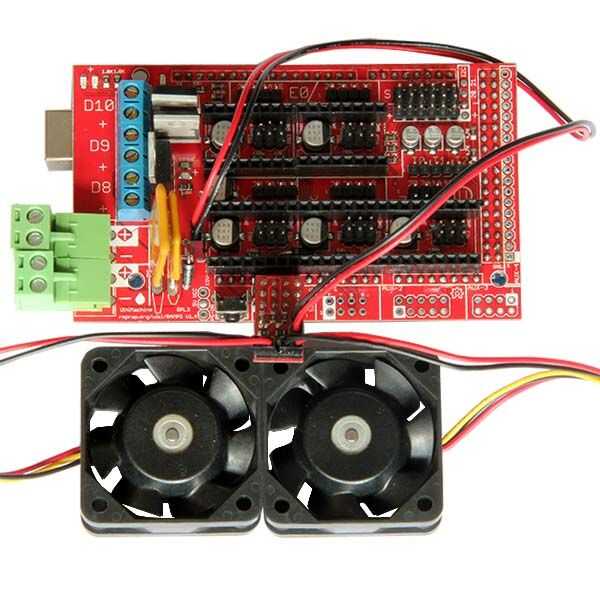

En este Instructable demuestro cómo instalar y configurar Reprap Ramps1.4 RRD ventilador extensor para que sea posible añadir un ventilador controlado de temperatura para su extrusora (hotend) y un ventilador para enfriar los controladores en el tablero de rampas sólo cuando un conductor está realmente activo. Conservará la capacidad para controlar el ventilador de D9 con LCD o M106 Gcode para la cama de impresora estándar.
Estoy usando la iteración más reciente (a partir del 20 de mayo de 2015) del firmware de Marlin y ejecutarlo en un Arduino Mega + rampas tablero configurado como EFB (estirador D10, D9 de ventilador, cama D8).
¿Por qué hacer este instructable?
Compré el extensor y resultaba muy difícil encontrar alguna información útil, donde la mayoría de la información era viejo y dreprecated y también tenía varios grados de errenous información como números de NIP incorrecto. Toda la información que encontré exigió utilizar el extensor en un significado de escenario de dos extrusoras desactivar el ventilador D9 controlable, que no quiero hacer.
Para complicar los problemas más assumped de "guías" fueron en firmware de marlin y gcodes, que yo ciertamente no soy!
Lo que se necesita:
Obviamente necesitas el Reprap Ramps1.4 RRD ventilador extensor, que se pueden encontrar varios lugares. Uno de ellos es en ebay. No hay ningún dinero ahorrado comprando en china, por lo tanto comprar localmente si es posible. Preste atención a los ventiladores incluidos eventuales. Uno de mis fans no funcionaba, por lo que el vendedor envía una nueva undelineing sólo uno - la necesidad de comprar localmente!
También necesita el IDE de Arduino y los archivos de firmware de Marlin .
Prólogo en los pernos utilizados en este instructables:

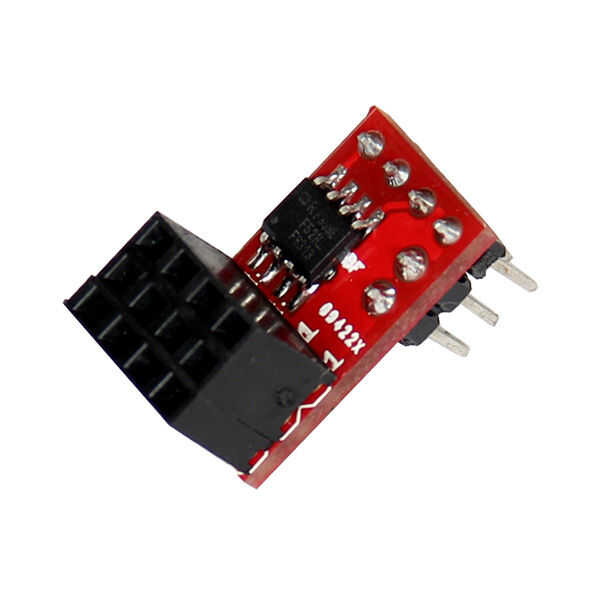

Según los esquemas de rampas 1.4, el extensor del ventilador se coloca sobre los pernos servo de rampas que tiene los pines D11, D6, D5 y D4, aparece desde la parte superior izquierda (con la clavija adaptadora a la izquierda). Yo estoy mencionando esto, como parece diferente ventilador extensores están usando las clavijas diferentes.
Mi versión es blanco y no tiene números de control de versiones o texto en él. Yo uso el Pin 4 y 6, pero suya puede ser diferente.
