Paso 1: Instalar físicamente el Reprap Ramps1.4 RRD ventilador extensor
Asegúrese de activar toda la energía de la impresora. Que significa quitar los cables de alimentación y usb.
Ahora tomar una mirada cercana en el pequeño tablero de extensión. Debe haber algunos pequeños + y - símbolos en él. Digo esto, como la imagen de Geetech es incorrecta - por lo menos mi extensor tiene los pines de entrada a la inversa.

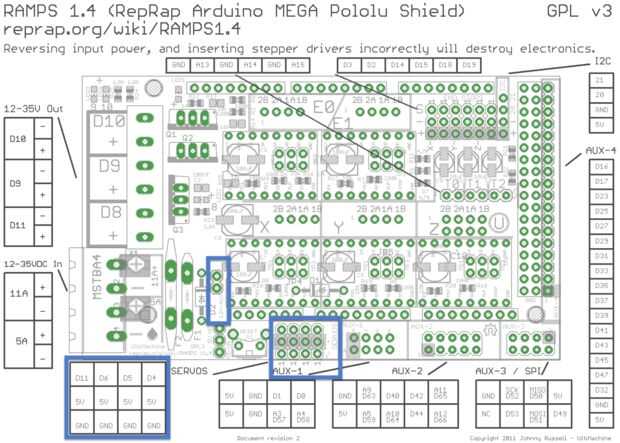

El extensor pequeño va en el grupo de pines derecha junto al botón de reset, esta agrupación es los pines de AUX1 de Servos. Sólo puede instalarse en una sola dirección - ver imágenes para más detalles.

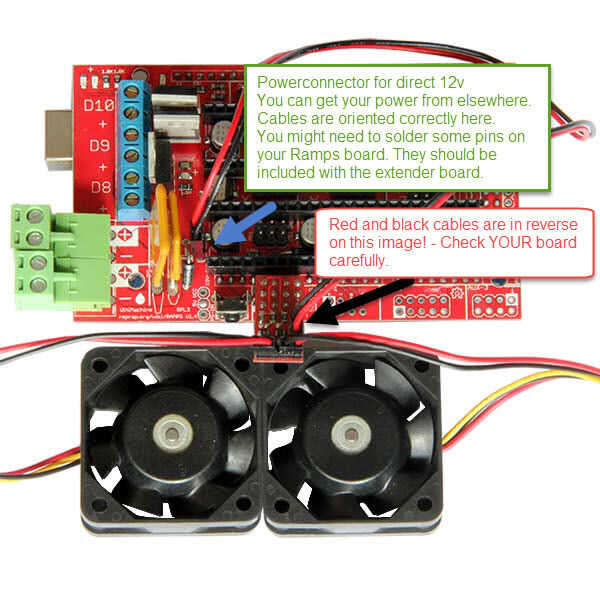

Ahora instale el cable en los pines de 12V-aux (ver imágenes para más detalles). Cuando tienes el conector verde de la energía en el tablero de rampas a la izquierda, las clavijas están orientadas con 12v y Gnd debajo de él. Idealmente usted quiere verificar esto con un multiemeter.
Cuando el tablero de suplemento está instalado en rampas y en la misma orientación como arriba, la de 12 voltios va al pin superior en el tablero de extensión. Debe haber un pequeño + para mostrarlo. La imagen de Geetech tiene este cable instalado al revés!
Si no tienes todos los pernos necesarios en su tabla de rampas, puede soldar en sí mismo.
El poder puede ser originario de otro. Usted puede utilizar 5v si lo desea.
