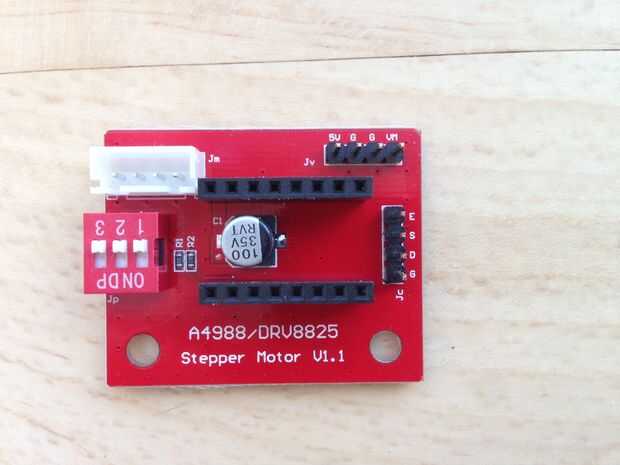

Paso 2: Tablero de configuración externo conductor del Motor paso a paso con controlador diferente.
Ahora tenemos que conectar nuestro conductor externo.
Esto consiste en 3 sistemas de cables:
- 5V y GND
- 12v/24v (vin) y GND
- ESTD cables

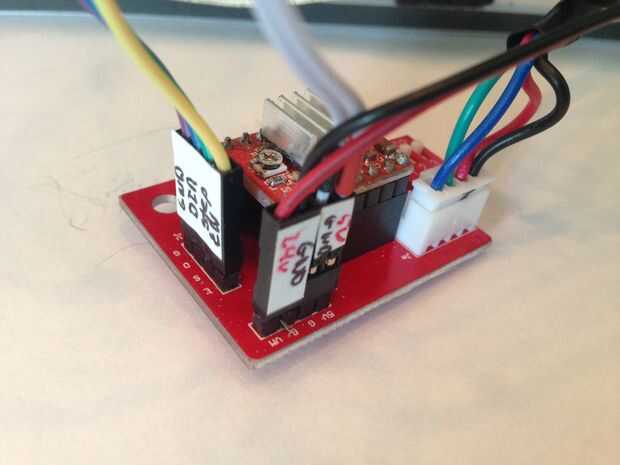

Nota: Recomiendo marcar claramente los cables, para no para corto algo o si no conectarlos en mal
5V y GND
Conseguimos esto de uno de nuestros tapones de tope. Esto es para el controlador de sí mismo. Puede ver un 5v y GND a su lado en el tablero del conductor.
12v/24v (VIN) y GND
Conseguimos esto de nuestra alimentación. Esto es para el motor. Colocar al VIN en la tarjeta de conductor y la tierra a su lado.
En, paso, Dir y GND.

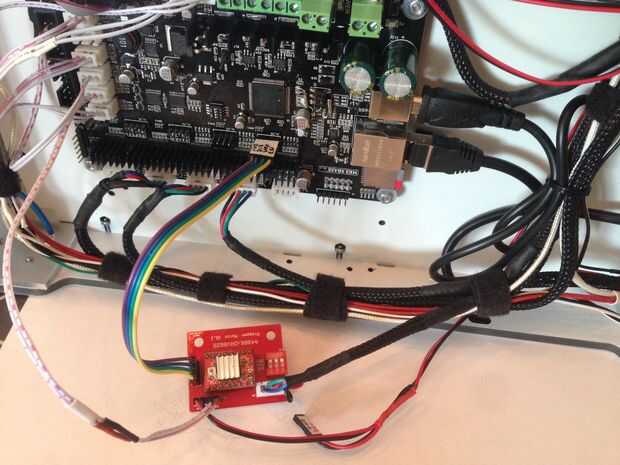

Cables de periódico son simplemente conectados a los pines del Jc_M5 en un extremo y a nuestra Junta de pasos de conductor externo en el otro extremo.
Nota: Asegúrese de conectar en el orden correcto!
