Paso 3: Instalar los nuevos drivers
Casi se hace ahora.
Orientación
He hecho un paso separado para esto, como la orientación de los conductores son muy importantes. Vas a freír los drivers si se insertan incorrectamente.
También siempre tener todo apagado, que incluye cualquier USB, cada vez que manejas los controladores - aparte de ajustar la vref.

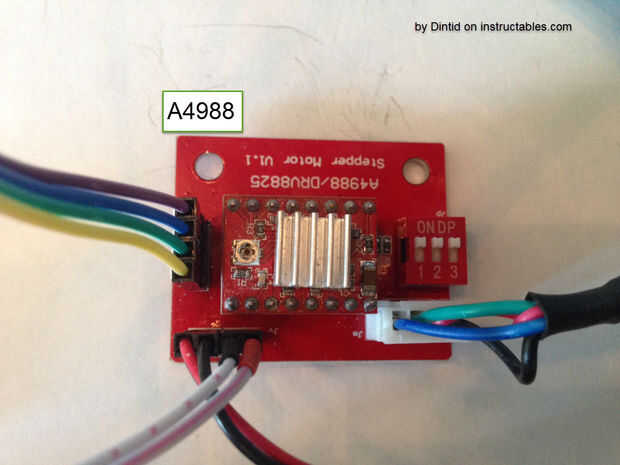

- El A4988 se inserta con el trimpot mirando alejadas de la DIP.
- El DRV8825 se inserta con ajuste hacia el DIP.

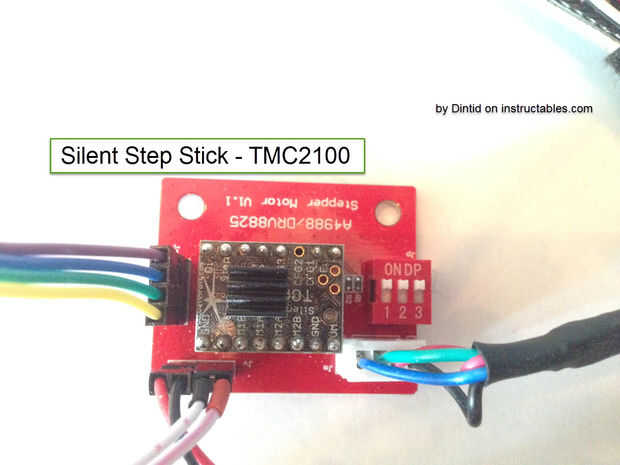

- SilentStepStick - TMC2100 se inserta con ajuste hacia el DIP.

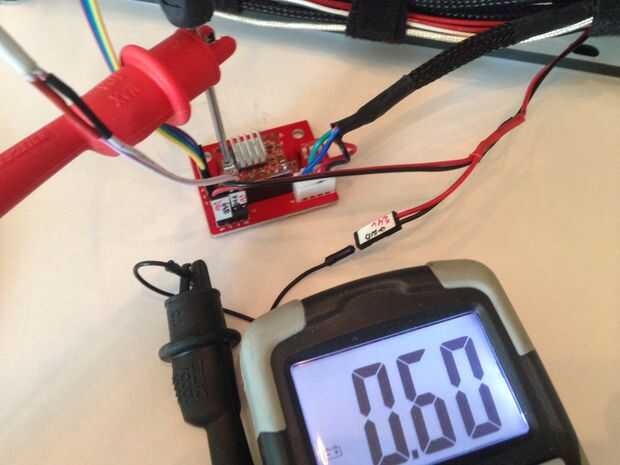

Medida vRef - buenas prácticas
Se trata no de qué valor para ponerlo en el, sino de una buena práctica para evitar accidentes.
- Utilice 2 abrazaderas en su multímetro.
- Conecte el negro a GND en la impresora. Fácil de usar es directamente con la fuente de alimentación o de una tierra de pernos de tope.
- Coloque un rojo a un pequeño destornillador para su ajuste.
- De esta manera tienes las manos libres para realmente ajustar el trimpot y no tener que sostenga los alambres múltiples y preocuparse por algo deslizarse y hacer un corto circuito en algún lugar.
