Configurar el Zybot - Hardware, redondo y alto edición (31 / 47 paso)

Paso 31: Enchufe en el primer PmodHB5

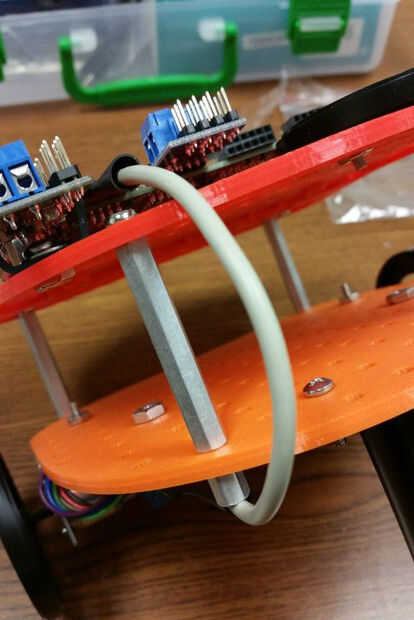

Enchufe en el primer PmodHB5. Tomar un Pmod cable y enchufe en la parte superior del Pmod puerto a la izquierda de la PmodCON3. Preste especial atención al inicio del cable. Nota que pin que está conectado a.

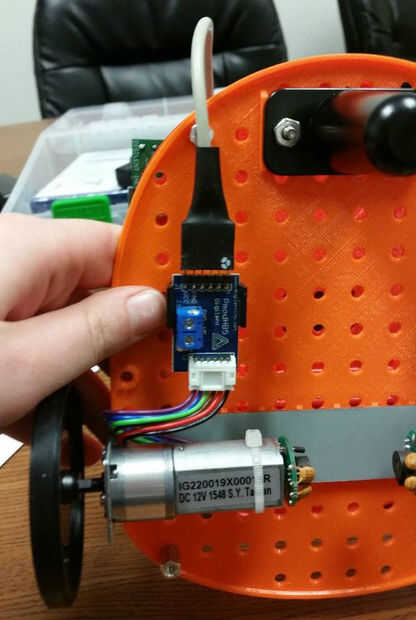

Conecte el otro extremo del mismo cable en el PmodHB5, otra vez tomando nota de la colocación de la estrella. Si fue en el pin uno de los puertos Pmod, necesita estar en el pin uno en el PmodHB5.
