Configurar el Zybot - Hardware, redondo y alto edición (32 / 47 paso)

Paso 32: Conecte el segundo PmodHB5

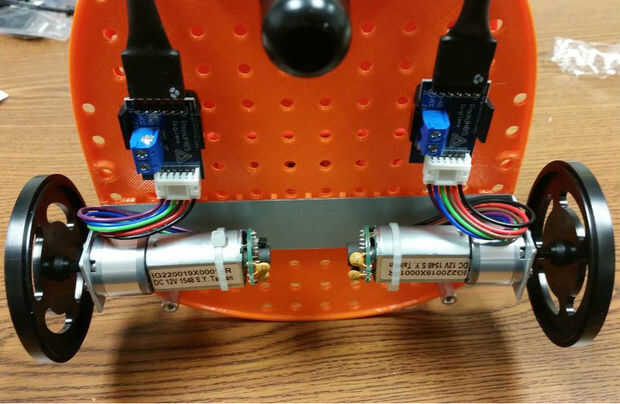

Enchufe en el segundo PmodHB5.

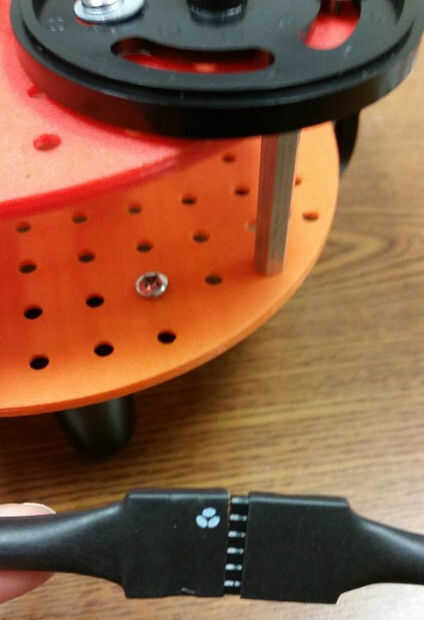

Tomar los dos cables de Pmod y jefe del pin 6. Conecte los dos cables juntos prestando mucha atención a la ubicación de las estrellas. Asegúrese de que las estrellas estén juntos.

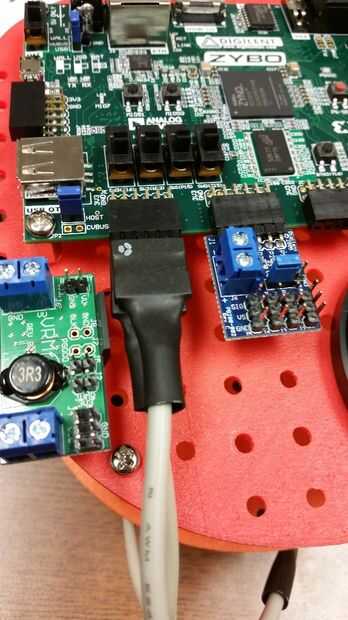

Enchufe un extremo del cable extendido en el mismo puerto de Pmod como antes, pero el conjunto inferior y el otro extremo de la segunda PmodHB5. Una vez más, preste atención a la ubicación de las estrellas.
