Configurar el Zybot - Hardware (13 / 28 paso)

Paso 13: Cinta los Cables Pmod

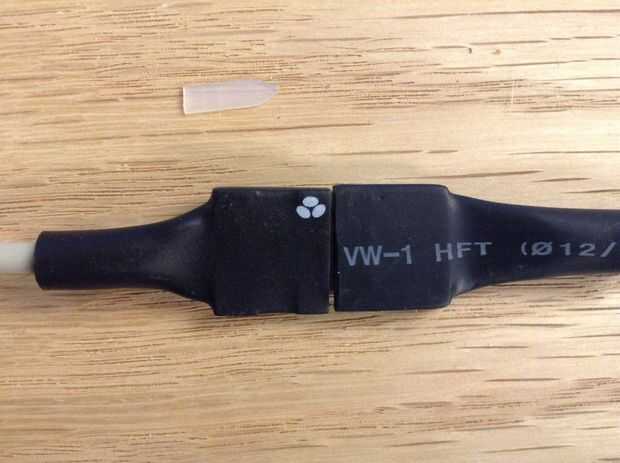

Con la cinta aislante, cinta los cables Pmod. Un encabezado de seis patillas en cada cable y conectarlos juntos para que estén conectados eléctricamente. Prestar atención a las flores en el cable. La flor indica que pin que conecta a ambos lados del cable Pmod. Para asegurarse de que no hay ninguna marca de confusión que las flores están juntos.

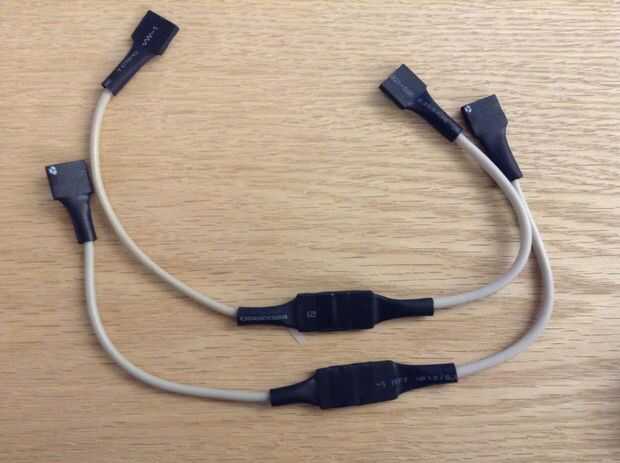

En la primera imagen aunque la flor en el segundo cable es en la parte inferior se alinea con la flor en el primer cable en el lado superior.
