Configurar el Zybot - Hardware (14 / 28 paso)

Paso 14: Conectar los puentes de H a la Zybo

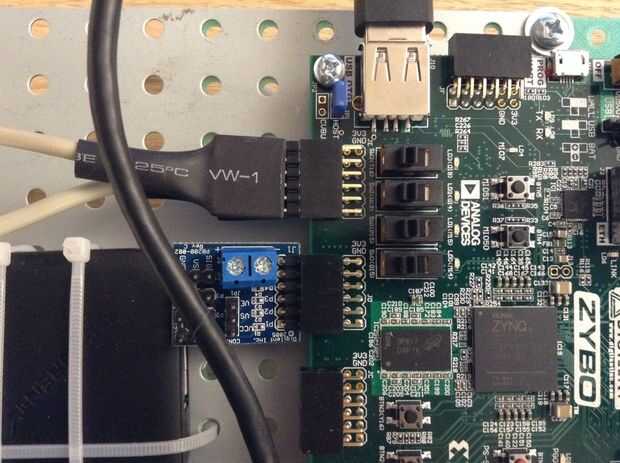

Utilice los cables que acaba de crear para conectar el ZYBO a los puentes de H.

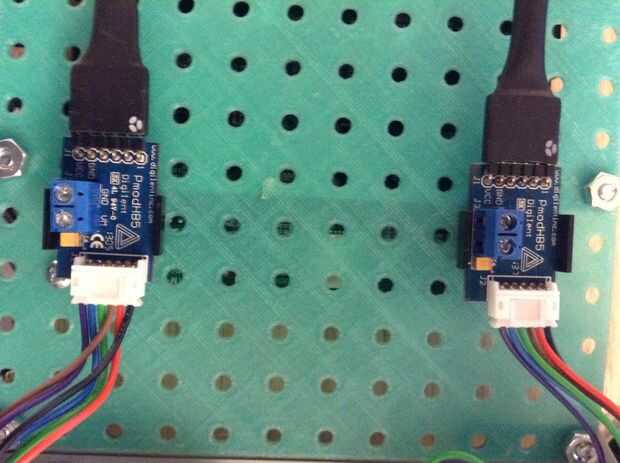

Conecte cada cable en los puentes de H, asegurando que la flor es en el pin uno de cada puente H.

Conecte el puente en "H" adecuado en la parte superior del puerto JE y la parte inferior puente H en la parte inferior del puerto JE. Otra vez hacer que la flor de cada cable está conectada al pin 1. Usar el pin 6, pin headers para conectar los cables al puerto ZYBO.
