Paso 24: Alimentación de los motores
En este punto no tiene la batería conectada a nada. No queremos Liarte con los cables y varios tableros conectadas a la alimentación hasta que tengamos todas nuestras conexiones hechas y seguros. También asegúrese de que usted ha leído el instructable sobre consideraciones de alimentación para el Zybot.

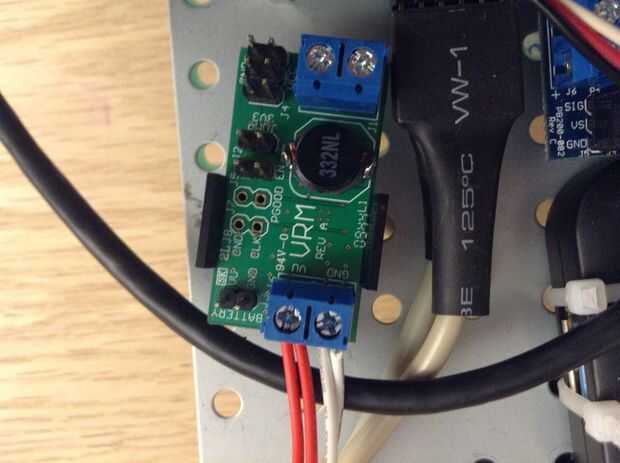

Los motores necesitan 12V. Por lo tanto, queremos conectar el lado de 12V del regulador de voltaje a los motores. Para el regulador que utilizo es un práctico conjunto de terminales de tornillo que puedo utilizar para la conexión en el lado de 12V.

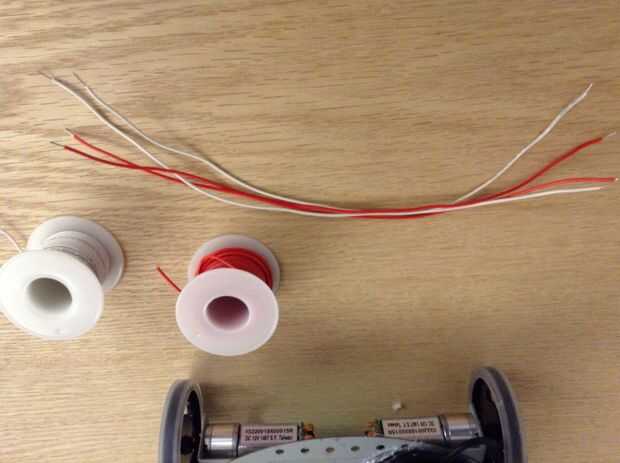

Por lo tanto, primero necesito dos juegos de cables rojo y negro bastante ir de los puentes de H al regulador de tensión. Mina terminó siendo aproximadamente 11 pulgadas de largo. Entonces se tira cerca de 1/4 de pulgada del aislamiento de cada lado.
Luego se conectarlos a los terminales de tornillo.

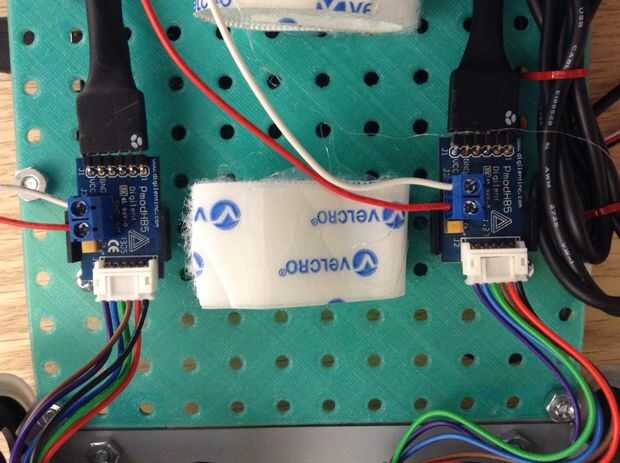

Nota: La forma de conectar el regulador de voltaje y motores puede ser diferente dependiendo del estilo de la conexión de su regulador de voltaje. En cualquier caso se conecta el lado de 12V a cada puente en H. Ser variar cuidado que usted preste atención a qué lado es el poder y que es tierra!
