Paso 25: Energía del Servo
Este paso puede parecer un poco raro para aquellos que tienen cierta electrónica experiencia.

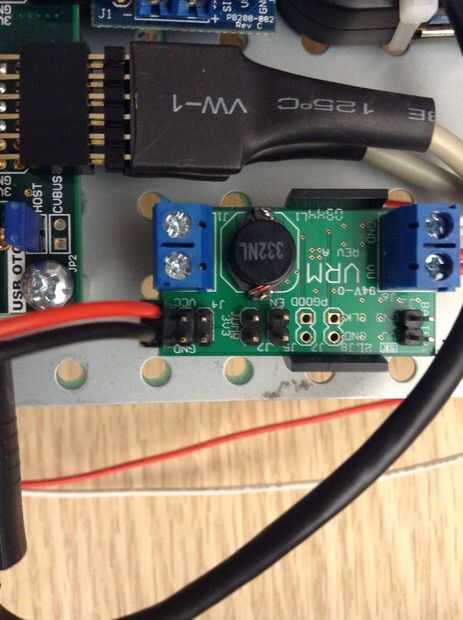

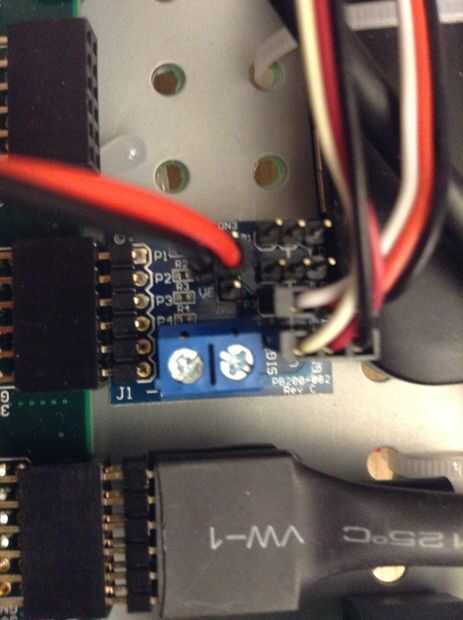

Uno de los cables de alimentación de dos clavijas MTE y conecte el lado de alimentación en el pin VS de la PmodCON3 y enchufe el otro extremo en el lado de 5V del regulador de voltaje. Los servos sólo pueden tener 5V.
Una vez más, asegúrese de que la alimentación y tierra están conectados a los pines correspondientes.
Puede parecer extraño que nos estamos conectando sólo el lado de alimentación de la PmodCON3. El PmodCON3 tendrá un terreno común con la ZYBO ya esté conectado a la ZYBO así que no necesita un conector de tierra. Sin embargo, esto significa que usted debe tener todas las conexiones de alimentación antes de conectar la batería, de lo contrario los servos van a flotar.
