Conjunto de método 5 sonda, filtro y tren (7 / 8 paso)

Paso 7: Selección y fijación de sonda de la caja del filtro de aire

La selección de la boquilla puede ser muy complicada pero voy a explicar cómo hacerlo simplemente. Tenemos que recoger algunos datos sobre la fuente que vamos a probar. Tenemos que completar los métodos 1-4 para determinar la mayoría de los datos que necesitamos. Con los datos recopilados podemos entrar en una fórmula para recibir un volumen previsto.  Típico queremos un 60 litros mojado, o seco de 80 litros. Otra vez para más información consulte el CFR.

El principal factor detrás de la selección de la boquilla es el diferencial o el flujo del gas con pila en la salida de humos. Utilizamos una travesía de pitot método 2. La sonda se inserta en orificios separadas 90 grados y se toma una lectura en el manómetro. Esto ayuda a determinar un modelo exacto del flujo de gas en medidas especificadas con en la pila.

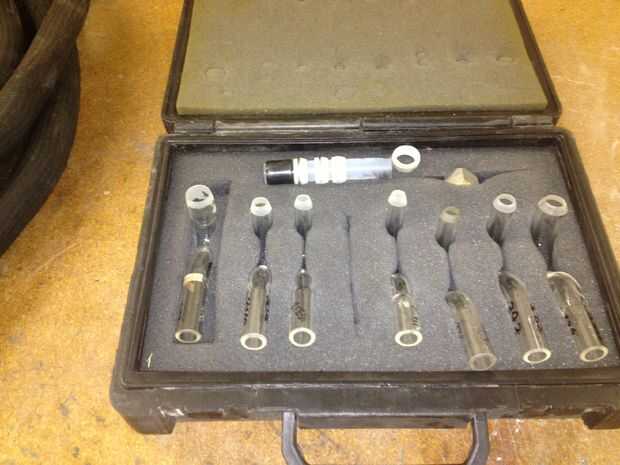

Basándose en los resultados de la fórmula, podemos seleccionar una boquilla. Para colocar una boquilla a la punta de prueba haga lo siguiente:
1. en el extremo de la sonda es una Unión de 1/2', podemos fijar la boquilla con un casquillo de grafito y una tuerca de 1/2'.
2. como Instale la boquilla a la punta de prueba que queremos hacer la abertura de la boquilla está alineado con tubo de pitot y en la dirección correcta de los gases de la pila.

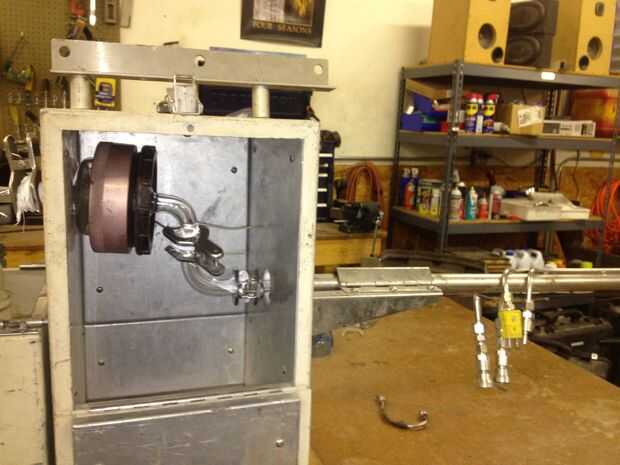

3 Inserte la sonda en la caja del filtro y cierre el cerrojo, asegúrese de tener un ajuste apretado de sonda para filtrar sin romper el vidrio. Apriete todos los sujetadores y cerraduras y se preparan para verificación de fugas.
