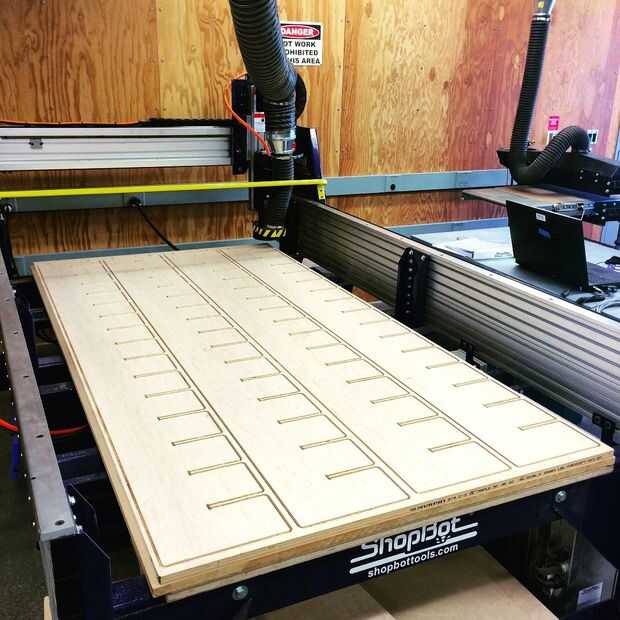

Paso 1: Cortar piezas de ranuras verticales y horizontales

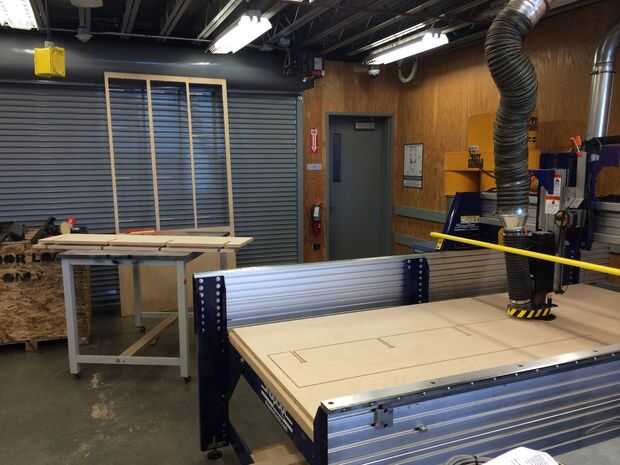

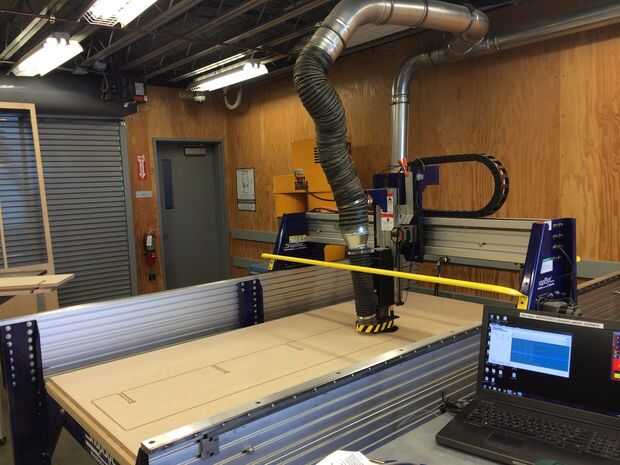

Quería cortar estos estantes en un ShopBot (molino de madera del CNC) no porque el diseño lo requiere, por el contrario el estante piezas pueden hacerse fácilmente en una tienda de madera tradicional, sino porque quería sentirse cómodo con el flujo de trabajo de Shopbot y hacer algo que sería fácil generar código y cortar.

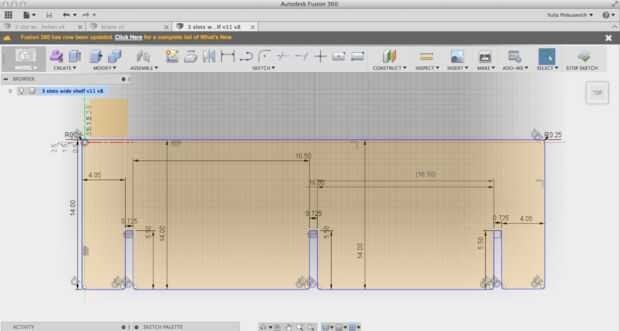

Redacté la la plataforma planes de Fusion360 y exportado como. Archivos DXF. He importado y generados. Archivos de Pas con mi configuración de la herramienta y particular alimentaciones y velocidades. * Sugiero muy haciendo este proceso por su cuenta y generar nuevo código G para asegurarse de su correcto.
Puesto que esta pieza requiere hardware ni necesita tener las juntas de ranura son ajustada, pero no demasiado apretado, usted necesita medir y ajustar la tolerancia en todos los huecos de ranura después de medir su madera con pinzas. Me parece que 3/4 capas pueden variar un poco, incluso cuando pedir un nuevo lote del mismo proveedor. Si sus tolerancias son demasiado apretadas más adelante necesita a las ranuras de la arena durante un tiempo que toma más tiempo.

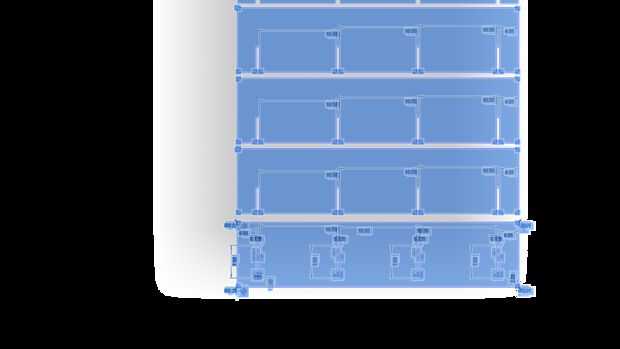

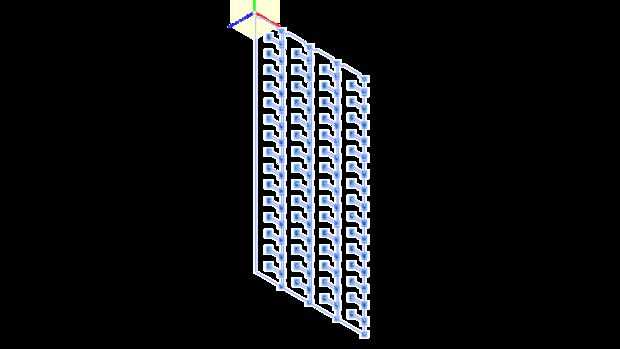

He incluido dibujos así que puedes mirar si te gusta mis medidas exactas.
