Conmutable doble voltaje (3.3v / 5v) Hacduino (1 / 10 paso)

Paso 1: Lo que se necesita

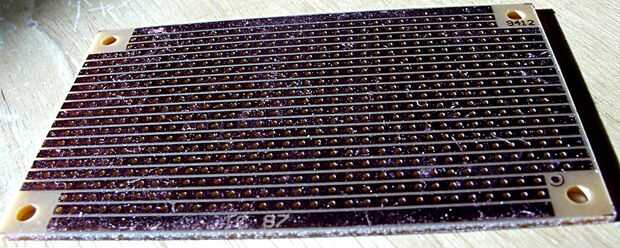

1. Placa perforada

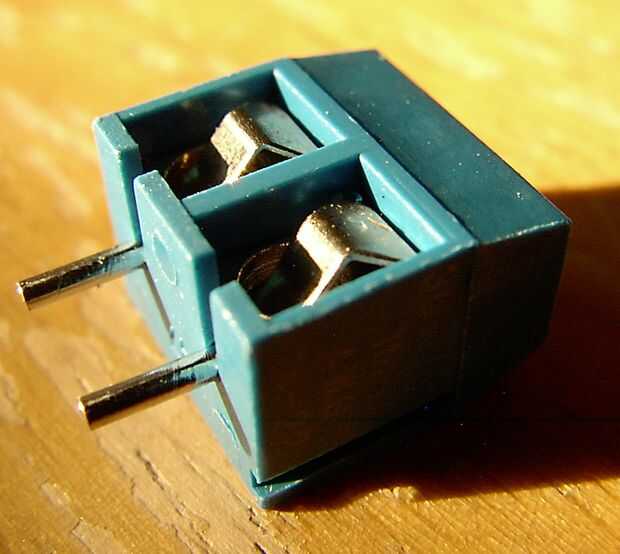

2. 1 o 2 terminales de tornillo de tablero de pc de 2 posiciones

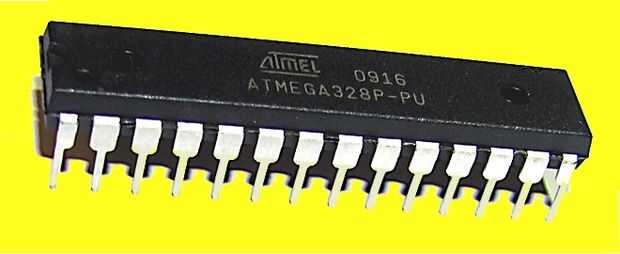

3. ATMega328 (28 pines a través de agujero de versión)

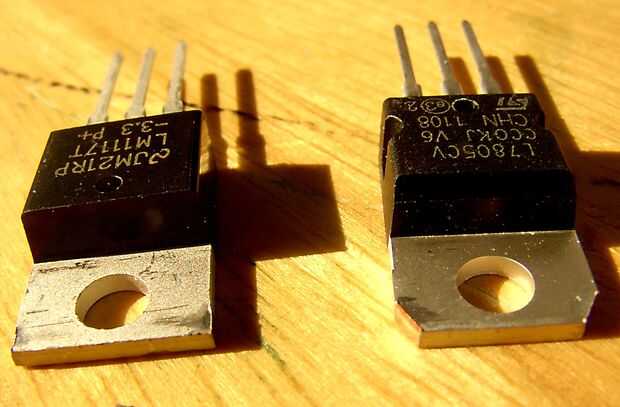

4. regulador de voltaje 7805 (5v)
5. Regulador de voltaje LM1117T-3.3 (3.3v)

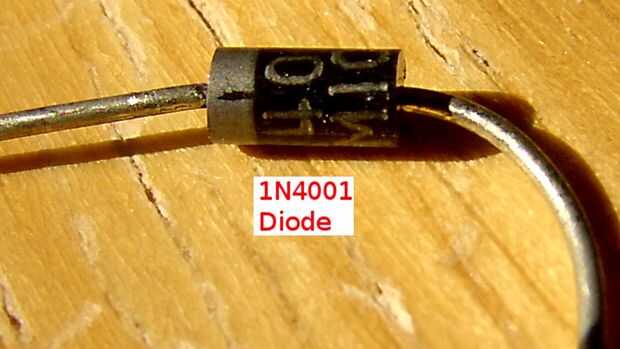

6. Diodo 1N4001

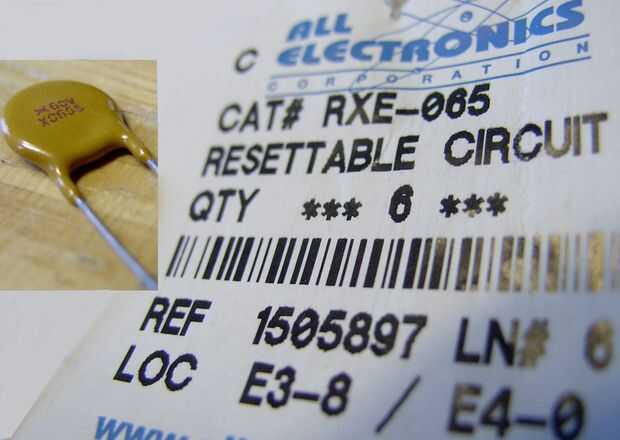

7. polifusible restaurable

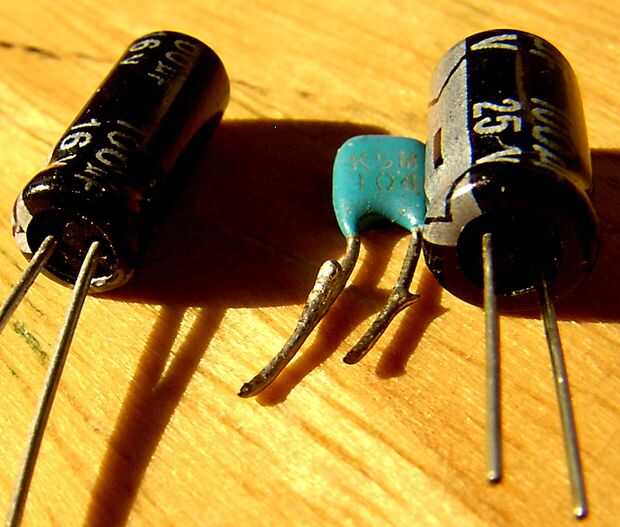

8. condensador de 100 uF (25v)
9. condensador de 100 uF (10v)
10. 3 - 5 condensadores de .1uF

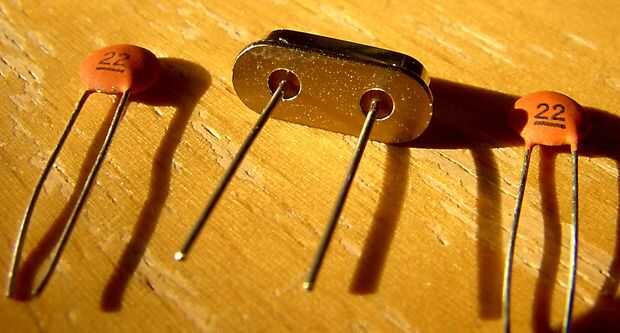

11. 2 - condensadores de pF 22

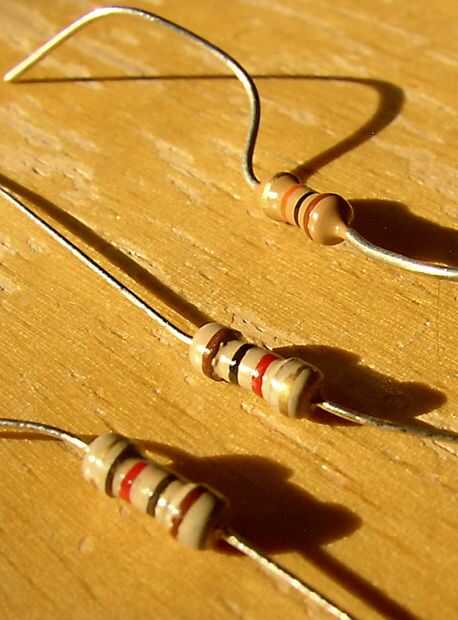

12. 2 - 1K resistencias [R1, R2]
13. Resistencia de 10K [R3]
14. 1 - cristal 16 Mhz

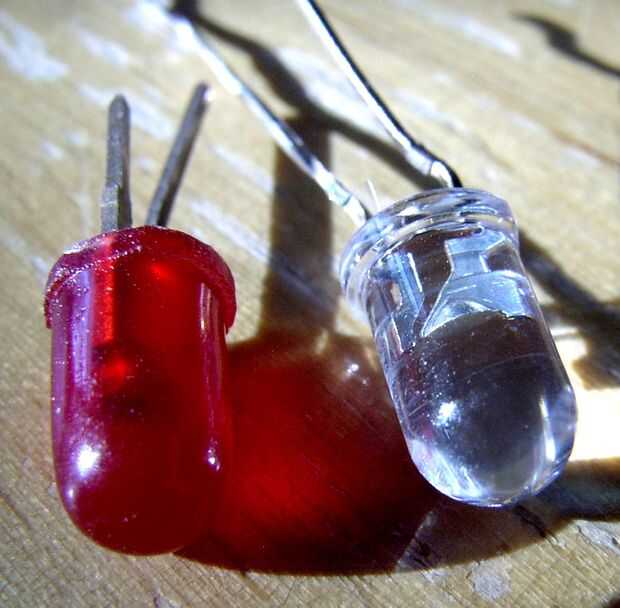

15. 2 - LEDs (cada uno un color diferente)

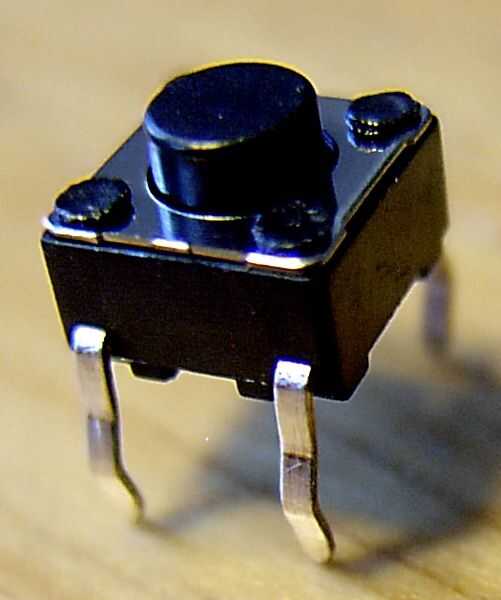

16. interruptor mini pulsador (normalmente abierto)

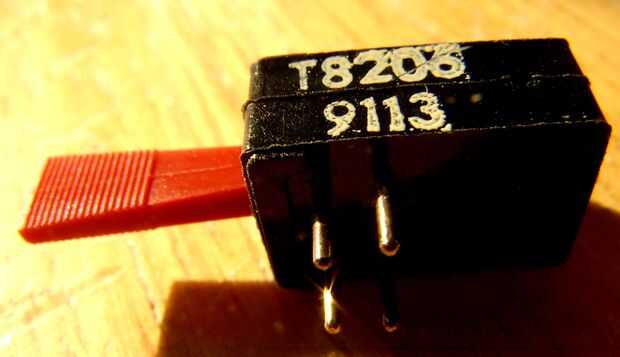

17. interruptor de palanca de 3 posiciones 2-banda

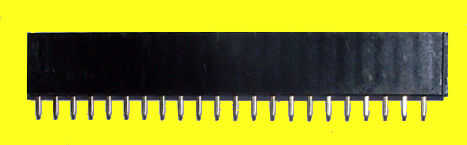

18. 2 tiras de 40 mujeres pines

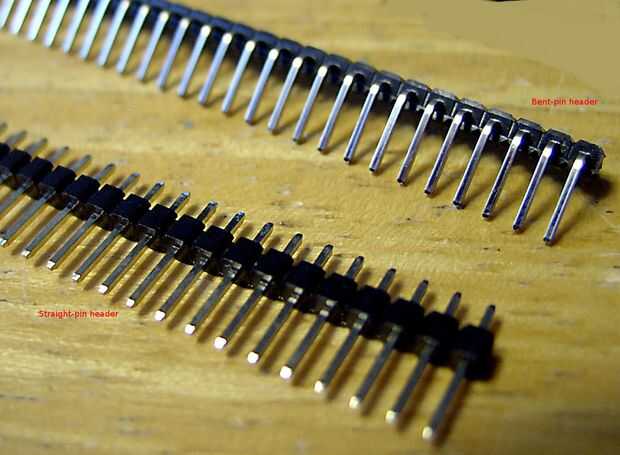

19. tira de 6 pines macho jefe, recto
20. tira de 6 pines macho jefe, doblado (opcional)
21. tira de 3 pines macho encabezado

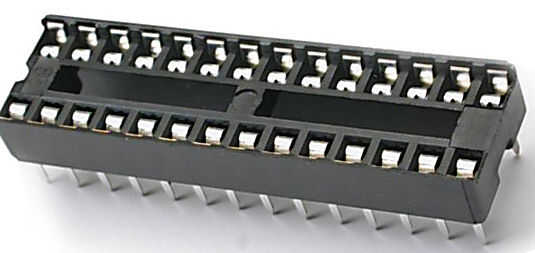

22. 1 - zócalo del IC 28-pin (estrecho)

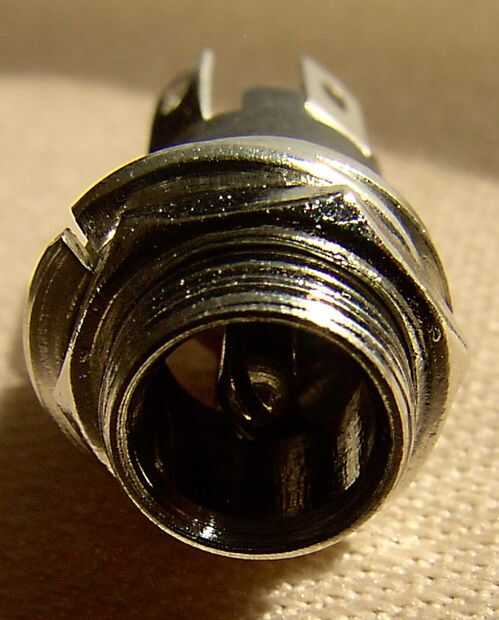

23. montaje del panel del jack de 2,1 mm coaxial (energía),
24. Puente de tablero de pc de 2,54 mm
25. 1 - bloque de terminal de tornillo de dos posiciones (otro opcional)
26. 2 - mujeres-hombres Dupont tipo jumper cables
27. Pantalla Nokia 5110 o equivalente **
28. Metro del panel, miniatura, 0 - 30 voltios (opcionales)

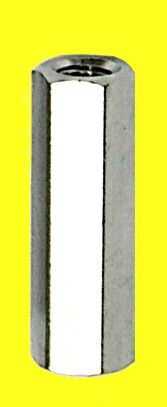

29. Espaciador (2" aprox.) y 1/8" tornillo con dos tuercas (opcionales)

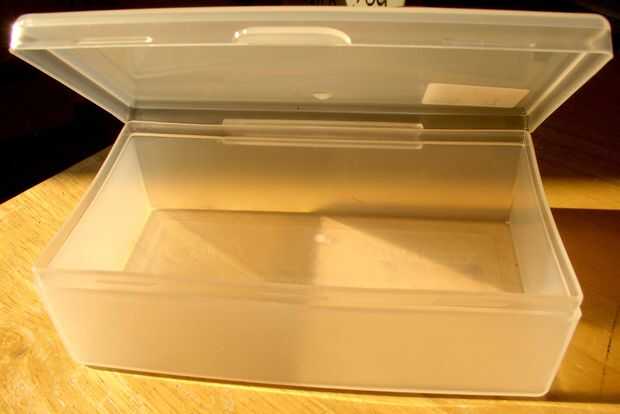

30. Caja pequeña (Yo utilicé un "queso crema envase de almacenaje," $1 en Big Lots)
31. cable de conexión
32. de la soldadura

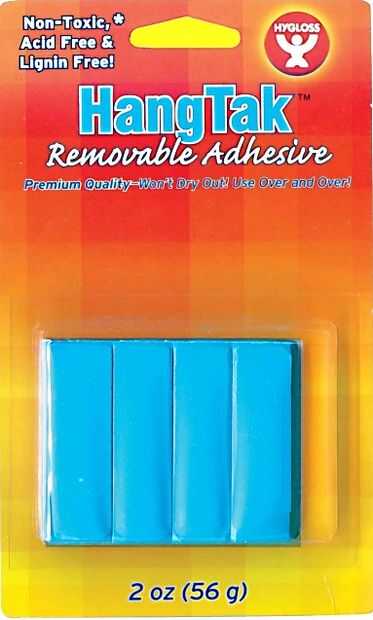

33. masilla adhesiva removible, cuadro/poster tipo de montaje *

^{* (útil para sostener componentes en su lugar durante la soldadura)}

** Nota que algunos de los más barato 5110 muestra vendidos en eBay son un poco extraño.
Algunos requieren 3.3v en el pin de Vcc de la pantalla, pero otros pueden necesitar 2.9v,
o incluso algo entre 4v y 5v, incluso con los pernos de la lógica en 3.3v.
Mejor buscar una fuente confiable para estos, incluso si tienes que pagar un
bit adicional. Y aún una buena exhibición 5110 tiene relativamente bajo contraste,
en comparación con un LCD retroiluminado estándar 16 x 2. Que es un inherente
defecto de estas pantallas.

Herramientas:

1. Soldador de punta fina
2. Needlenosed pinzas
3. Desaislador alambres
4. Cizallas de corte de alambre (Platón o equivalente)
5. Taladro
6. Herramienta rotatoria Dremel o equivalente [y gafas y otro tipo de protección para los ojos]
7. Abrazadera o soporte adecuado para la celebración de una pequeña placa de la PC mientras se suelda (opcional)
