Paso 3: Con placa perforada
serie paralelo realizando tiras, separadas por no llevar a cabo
canales. Construcción de un proyecto sobre placa perforada requiere planificación un poco más
que las placas convencionales, pero permite una parte más densa y más eficiente

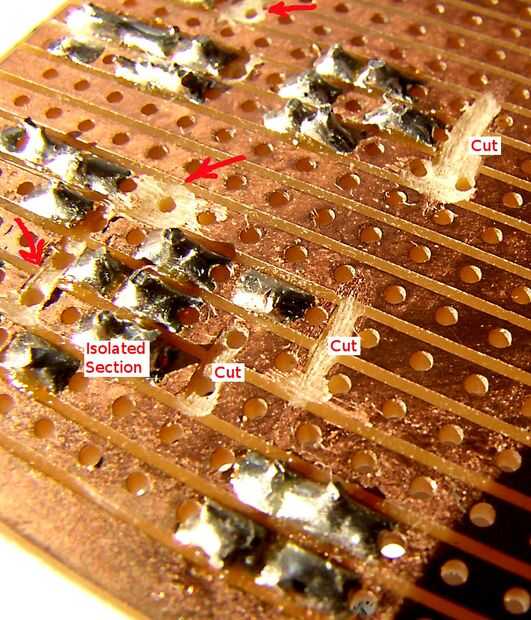

diseño de página. La práctica general es a colocar y soldar los componentes
en cada sección funcional, luego a la partición de los caminos conductores
cortando las tiras. El corte puede hacerse con una cuchilla afilada,
un taladro de tamaño adecuado poco, o con el disco de corte de un rotary
herramienta. Prefiero el último método.
ADVERTENCIA:
Usar siempre ojodeprotección cuando utilice un disco de corte con una herramienta giratoria.
Los discos tienen una tendencia a romperse, y los fragmentos de volar en todos
direcciones. Si el globo del ojo desnudo es en la ruta de un fragmento de vuelo, entonces
Usted aprenderá el verdadero significado de "tonto ciego."
