Paso 4: Construcción: la sección de alimentación
curso, usted tendrá que usar su propio juicio sobre cómo de cerca
Siga estas instrucciones (hay más de una ruta al destino!).
Se conecta una fuente de 9-12 volts (DC) con un conector coaxial macho de 2,1 mm
a la 2.1 mm enchufe coaxial hembra montados en nuestra caja de proyecto.
Se conecte los terminales positivo y tierra de la toma de 2-posición

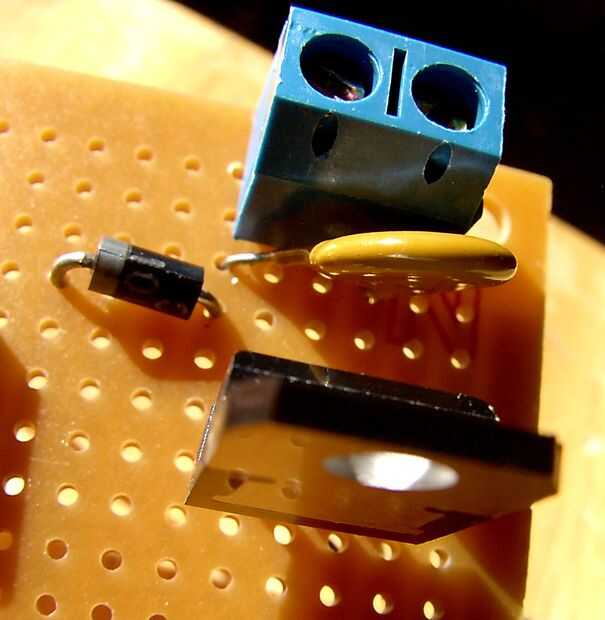

bloque de terminal de tornillo en el tablero de hacduino. Se sigue que el tornillo
bloque de terminales es el primero en colocar y soldar en el borde de
la sección de alimentación de la Junta. La soldadura de los pines positivos y tierra
del borne de tornillo de bloqueo a la Junta y conecte el conector de tierra,
través de un orificio vecino en su tira, la tira de buss de la tierra. Con un
marcador negro de punta fina, marca el positivo y tierra terminales de entrada de
el bloque de tornillo. Esto evitará confusión (y errores) más tarde.

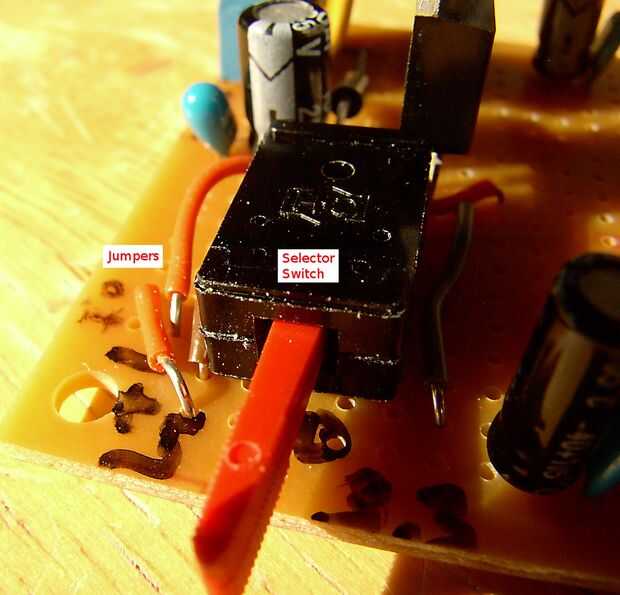

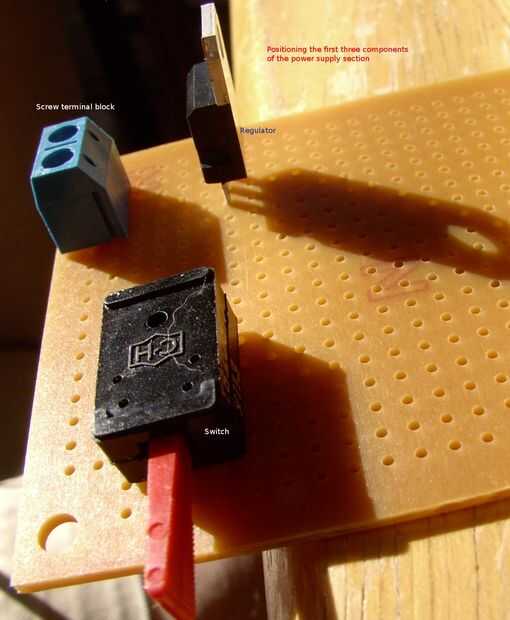

En el mismo borde de la tabla, pero en la otra esquina, coloque el

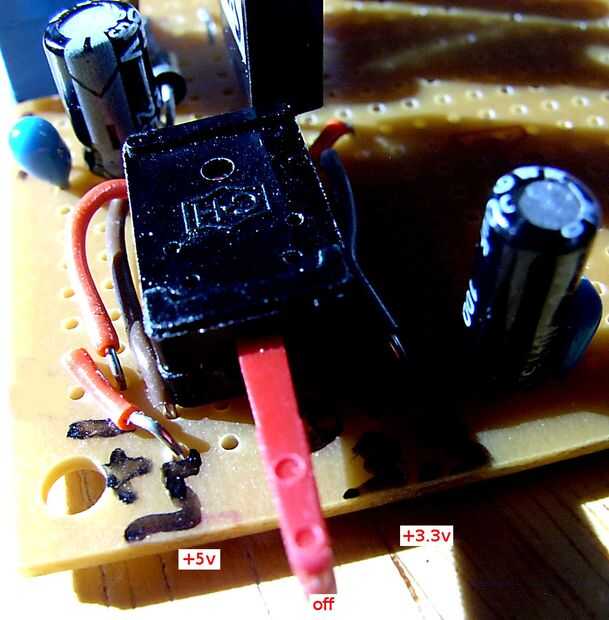

interruptor de paleta. Este interruptor tiene tres posiciones, y utilizaremos izquierda
para + 5v, de Centro y derecho para + 3.3v. Oprima las clavijas de la
interruptor hacia abajo en los agujeros correspondientes en el tablero, pero sólo la soldadura
uno de los pines para mantener en su lugar. Cuando hemos hecho las otras conexiones a
el interruptor, se soldar el resto de los pines.

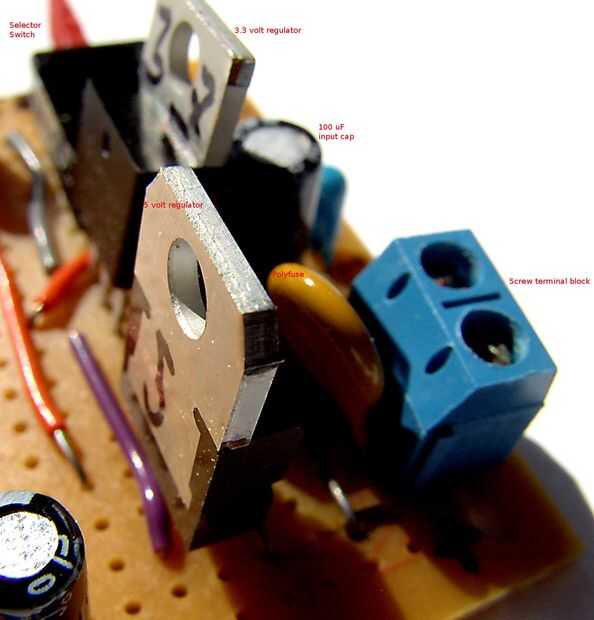

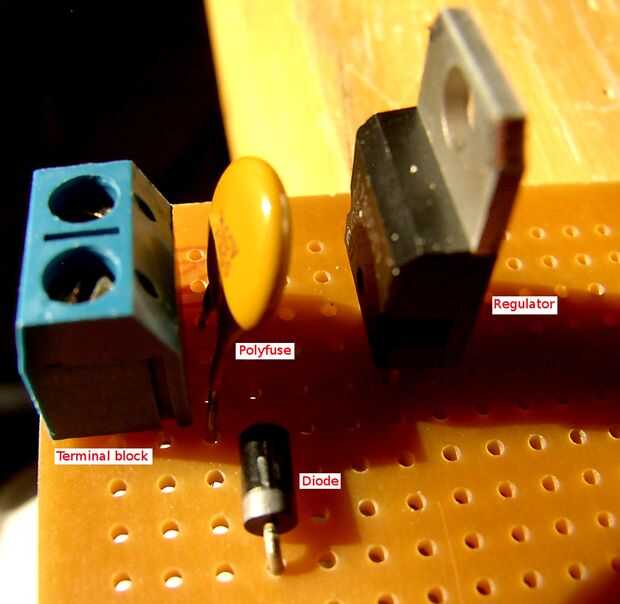

Ahora, de nuevo al bloque de terminales de tornillo. El pin positivo se conecta a
uno de los pines de un polifusible. Este es un componente que parece un pequeño
condensador, pero su función es proteger todo el circuito
al dejar de conducir corriente cuando se sobrecalienta, como en el caso de un
corta o demasiado dibujar una corriente. Cuando se enfría después de energía apagado,
restablece automáticamente. Pensar como un fusible reseteable.
El polifusible se conecta al terminal positivo de un 1N4001 (no bandas)
diodo. El diodo protege al circuito de alimentación con invertida
polaridad.
El diodo se conecta a los dos condensadores de entrada, uF 100 y uF.1.
Estos filtran el ripple en la energía de entrada, y debe ser clasificados
de 16 voltios o más. Verruga si utiliza una pared de 12 voltios, entonces la calificación
debe ser de 25 voltios. Preste atención a la polaridad de las 100 uF electrolítico
capactor. La tapa de.1 uF es probablemente no polarizados.
Al final con el diodo y pernos positivos de los condensadores van a la
poste del centro del interruptor. Usted puede averiguar la función de cada uno de los
cambiar terminales con la ayuda de la función de ohms de tu multitester.
El interruptor tiene dos polos más. Uno se conecta a la terminal en de

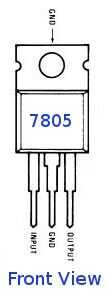

el regulador de 7805 voltaje (5 voltios) y el otro a la terminal en
el regulador de voltaje (v 3,3) 1117-3.3. El terminal de tierra de
cada regulador conecta con el bus de tierra. Los terminales de salida de ambos

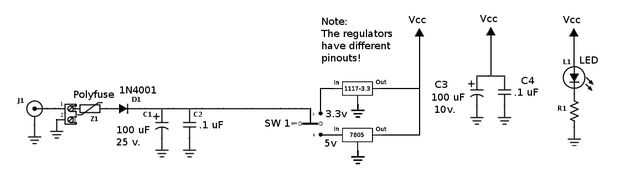

reguladores de conectar entre sí y se conectan a la Vcc buss (ver esquema).
Esto parece un extraño estado de cosas, con el terminal de salida de
el regulador desconectado todavía conectado a Vcc, pero esto no
daño porque su interior pase transistor asociado resistencias
evitar de llevar a cabo más de un hilo de corriente cuando su entrada
se desconecta.

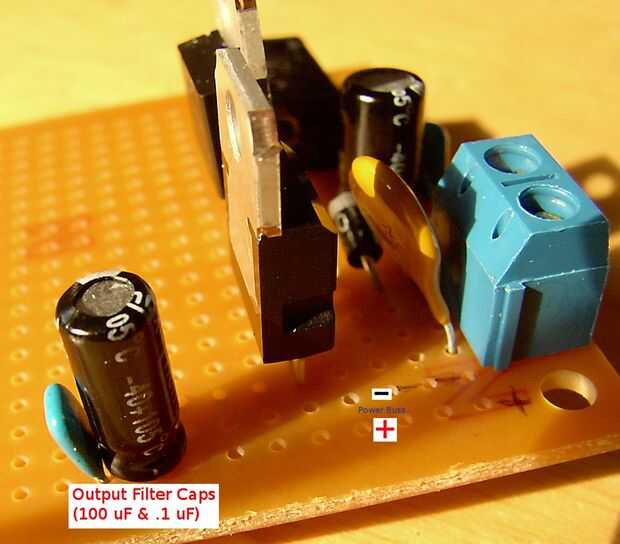

En el lado de salida de la fuente de alimentación, contamos con un segundo conjunto de uF 100
y.1 uF condensadores de filtrado. Estos deben estar clasificados por sólo 10
v. Finalmente, existe un LED de color--rojo es agradable--para indicar que
está encendido. El LED tiene una resistencia de limitación de corriente de 1 K ohm a
evitar que dibujo demasiado corriente y quema.

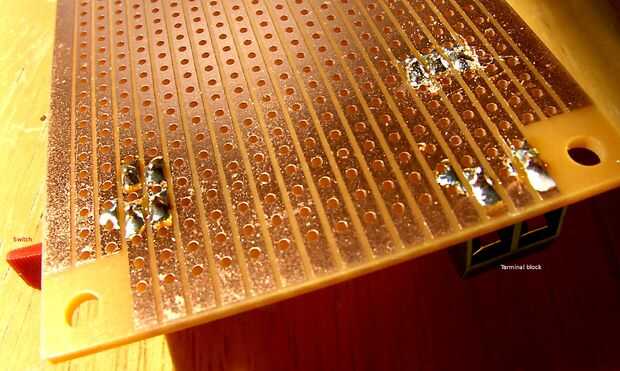

Después de soldar, cortar las tiras conductoras en el lado soldaduras
de la Junta para aislar a grupos de componentes, según sea necesario. Se refieren a
el esquema.
Ahora, haremos una prueba preliminar de sólo la sección de alimentación.
¿En primer lugar, hacer una inspección visual? ¿Ves alguna cortos o algo malo?
Si no, proceder.
Conecte una fuente de 9-12 voltios con un enchufe de salida de coax de 2,1 mm a
la toma de alimentación de nuestro Consejo. El interruptor de paleta a 5V
posición. ¿Es el indicador en el tablero de luz? Si no, quitar la tensión de
inmediatamente y vuelva a verificar la Junta para soldadura de puentes y cortes incompletos
en las tiras conductoras. Si el LED se enciende, entonces deje el poder
el tiempo suficiente para medir el voltaje con un multitester de la Vcc
para el bus de tierra. ¿Todo está bien? Si es así, repita la prueba de los 3, 3V
posición del interruptor. Llevar el interruptor hacia adelante y hacia atrás unas cuantas veces sólo
para asegurarse de que. Prueba de que la posición central del interruptor de
el poder, como se pretendía. Si funciona la sección de alimentación como se especifica,
podemos ir al siguiente paso.
